滚珠丝杆是一种将旋转运动转换为直线运动的高精度传动装置，广泛应用于数控机床、机器人、自动化设备等领域。它以其高精度、高效率和低摩擦特性而备受青睐。本文将详细介绍滚珠丝杆的结构原理及其工作特性。
一、滚珠丝杆的结构组成

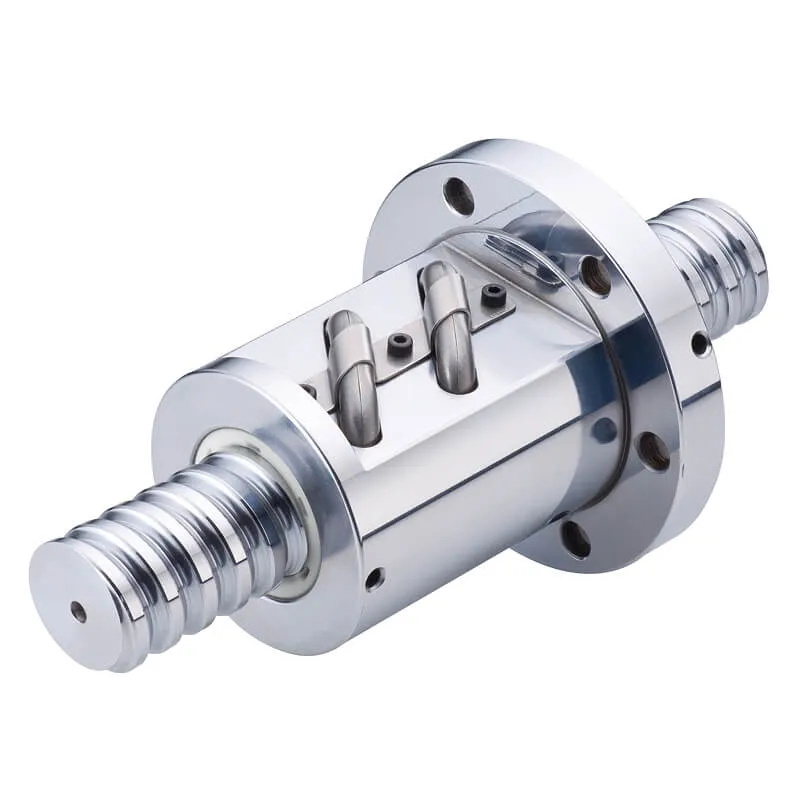

滚珠丝杆主要由丝杆、螺母和滚珠组成。丝杆是滚珠丝杆的核心部件，通常由高强度钢材制成，表面经过精密加工和热处理，以确保其强度和耐磨性。螺母则是一个中空的圆柱形部件，内部加工有与丝杆相匹配的螺纹。滚珠是滚珠丝杆的关键元件，通常由不锈钢或陶瓷材料制成，它们在丝杆和螺母之间滚动，起到降低摩擦和传递运动的作用。
滚珠丝杆的结构设计中，滚珠在丝杆和螺母之间形成一个闭合的循环系统。当丝杆旋转时，滚珠在螺母的引导下沿着螺旋槽滚动，从而推动螺母沿丝杆轴向移动。为了实现滚珠的循环运动，螺母内部通常设计有回珠管或回珠器，使滚珠在完成一次循环后能够重新进入螺旋槽，继续滚动。
二、滚珠丝杆的工作原理
滚珠丝杆的工作原理基于螺旋传动和滚动摩擦。当丝杆旋转时，滚珠在丝杆和螺母之间的螺旋槽中滚动。由于滚珠的滚动摩擦系数远低于滑动摩擦系数，因此滚珠丝杆的传动效率非常高，通常可达90%以上。这种高效的传动方式使得滚珠丝杆能够以较小的驱动力实现较大的推力输出。
滚珠丝杆的运动转换过程如下：丝杆的旋转运动通过滚珠传递给螺母，使螺母沿丝杆轴向移动。移动的距离与丝杆的旋转角度成正比。其中，导程是指丝杆每转一圈时，螺母沿轴向移动的距离。导程的大小直接影响滚珠丝杆的传动精度和速度。
三、滚珠丝杆的工作特性
高精度
滚珠丝杆的精度主要取决于丝杆和螺母的加工精度以及滚珠的质量。高精度的滚珠丝杆能够实现微米级的定位精度，广泛应用于对精度要求极高的设备，如数控机床和精密测量仪器。
高效率
由于滚珠丝杆采用滚动摩擦，其传动效率远高于传统的滑动丝杆。高效率不仅减少了能量损耗，还提高了设备的响应速度和动态性能。
低摩擦
滚珠丝杆的滚动摩擦特性使其在运行过程中摩擦力极小，从而减少了磨损，延长了使用寿命。同时，低摩擦也使得滚珠丝杆在运行时更加平稳，噪音更低。
可逆性
滚珠丝杆具有良好的可逆性，即丝杆的旋转可以驱动螺母直线运动，反之，螺母的直线运动也可以驱动丝杆旋转。这一特性使得滚珠丝杆既可以用于驱动装置，也可以用于测量装置。
预紧技术
为了提高滚珠丝杆的刚性和消除间隙，通常采用预紧技术。预紧是通过在丝杆和螺母之间施加一定的预紧力，使滚珠与丝杆、螺母之间保持紧密接触。预紧技术可以显著提高滚珠丝杆的传动精度和刚性，但同时也增加了摩擦力和磨损。
四、滚珠丝杆的应用
滚珠丝杆因其优异的性能，在多个领域得到了广泛应用。在数控机床中，滚珠丝杆用于驱动刀具或工件的进给运动，实现高精度加工。在机器人领域，滚珠丝杆用于驱动关节的运动，提供高精度和高效率的动力传输。此外，滚珠丝杆还广泛应用于自动化生产线、航空航天设备、半导体制造设备等领域。
五、总结
滚珠丝杆以其高精度、高效率、低摩擦和良好的可逆性等特性，成为现代工业中不可或缺的传动装置。其独特的结构设计和工作原理使其在众多领域中得到了广泛应用。随着技术的不断进步，滚珠丝杆的性能将进一步提升，应用范围也将不断扩大。
