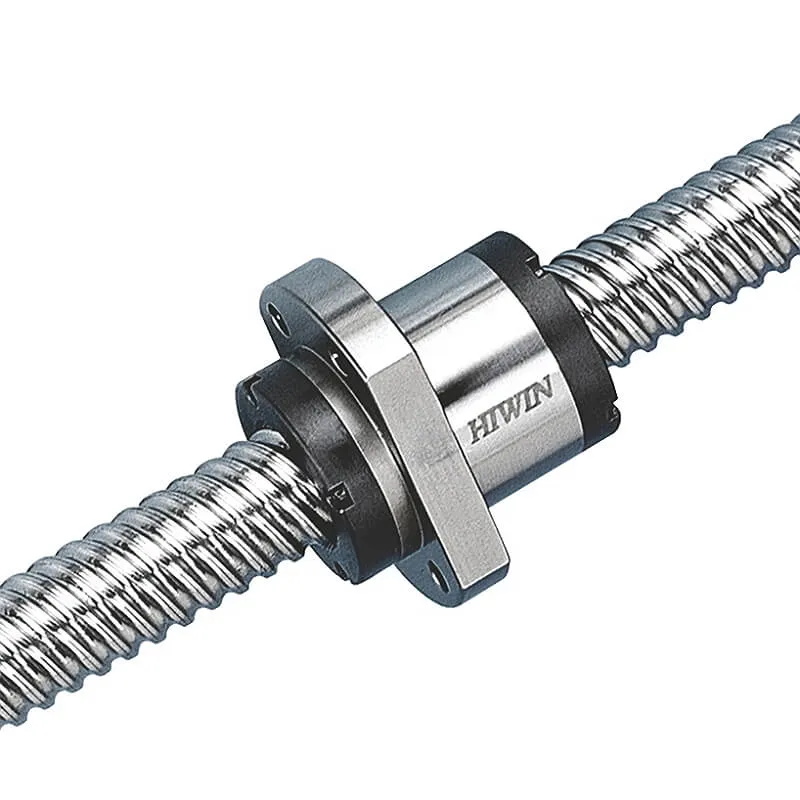

滚珠丝杆作为一种高精度、高效率的传动元件，广泛应用于数控机床、自动化设备、精密测量仪器等领域。正确选型和设计滚珠丝杆对于确保设备的性能和使用寿命至关重要。以下是滚珠丝杆选型与设计的关键要点：
一、选型要点
负载能力
静载荷与动载荷：确定设备运行时滚珠丝杆需要承受的最大静载荷和动载荷，包括轴向载荷和径向载荷。所选滚珠丝杆的额定载荷应满足实际需求，并留有一定余量。
刚度要求：根据设备的刚度要求选择合适的滚珠丝杆直径和支撑方式。直径越大，刚度越高，但成本和安装空间需求也会增加。
精度等级
精度分类：滚珠丝杆的精度等级通常分为C0~C10，其中C0最高，C10为普通精度。根据设备的加工精度或定位精度要求选择相应精度等级的滚珠丝杆。
重复定位精度：对于高精度设备，如数控机床和精密测量仪器，应选择高精度等级的滚珠丝杆。
导程与速度
导程选择：导程是指丝杆旋转一周时螺母移动的直线距离。导程越大，传动速度越快，但精度可能会降低；导程越小，传动速度越慢，但精度更高。根据设备的运动速度和精度要求选择合适的导程。
速度要求：明确设备的最大速度和加速度，选择合适的导程以满足快速移动或精确定位的需求。
安装方式
支撑方式：滚珠丝杆的安装方式有固定-固定、固定-支撑、固定-悬挂等。不同的安装方式对刚度、稳定性和寿命有影响，应根据设备的结构和使用要求选择合适的安装方式。
空间限制：考虑设备的安装空间，选择适合的滚珠丝杆长度和直径。
润滑与防护
润滑方式：常见的润滑方式有油脂润滑和油浴润滑。根据设备的工作环境、负载和速度选择合适的润滑方式。
防护等级：根据设备的工作环境选择合适的防护等级，如防尘罩，以确保滚珠丝杆在恶劣环境下仍能正常运行。
环境因素
工作环境：考虑设备是否处于腐蚀、粉尘、高温等恶劣环境中，选择合适的材料和防护措施。
二、设计要点
技术参数
主要参数：滚珠丝杆的主要技术参数包括中径、底径、导程、滚珠直径、循环圈数、螺母安装尺寸、动载荷、静载荷、接触刚性等。
珠列数：珠列数（负载回路列圈数）决定了滚珠丝杆的负载能力，多列珠可提高承载能力。
预紧力
预紧方式：通过预紧可以提高滚珠丝杆的刚度和传动精度，减少反向间隙。常见的预紧方式包括双螺母预紧和变位预紧。
预紧力选择：根据设备的精度要求和负载情况选择合适的预紧力，避免预紧力过大导致摩擦力增加和使用寿命降低。
动态性能
临界转速：根据设备的最高运行速度和温升时间，确定滚珠丝杆的临界转速，确保其在安全范围内运行。
热变形：考虑环境温度和螺母总长，确定热变形和累积导程，必要时施加预拉力以补偿热变形。
可靠性
预期寿命：根据设备的预期使用寿命、轴向负荷和转速，确定滚珠丝杆的动额定负荷。
供应商选择：优先选择具有良好口碑的供应商，确保产品质量和售后服务。
三、案例分析
以某数控机床制造商为例，其需要为数控车床选择合适的滚珠丝杆。制造商根据设备的加工精度、传动速度、负载能力和空间限制等要求，进行了以下选型过程：
确定加工精度要求：选择高精度等级（如C3或C5）的滚珠丝杆。
确定传动速度要求：选择导程较大的滚珠丝杆以提高传动速度。
确定负载能力和刚度要求：根据设备的实际负载情况选择合适的直径和支撑方式。
考虑空间限制：根据设备的结构尺寸选择合适的滚珠丝杆长度。
选择润滑方式和防护等级：根据设备的工作环境选择合适的润滑方式和防护等级。
通过以上选型过程，制造商最终选择了一款高精度、大导程、高刚度、适合安装空间且具有良好润滑和防护性能的滚珠丝杆。
四、总结
滚珠丝杆的选型与设计是一个综合考虑多个因素的过程。在选型时，需要充分考虑设备的负载能力、精度等级、导程、安装方式、润滑方式、防护等级以及环境因素等。通过合理选择滚珠丝杆的型号和参数，可以确保设备的稳定运行和加工精度，提高设备的整体性能和使用寿命。
