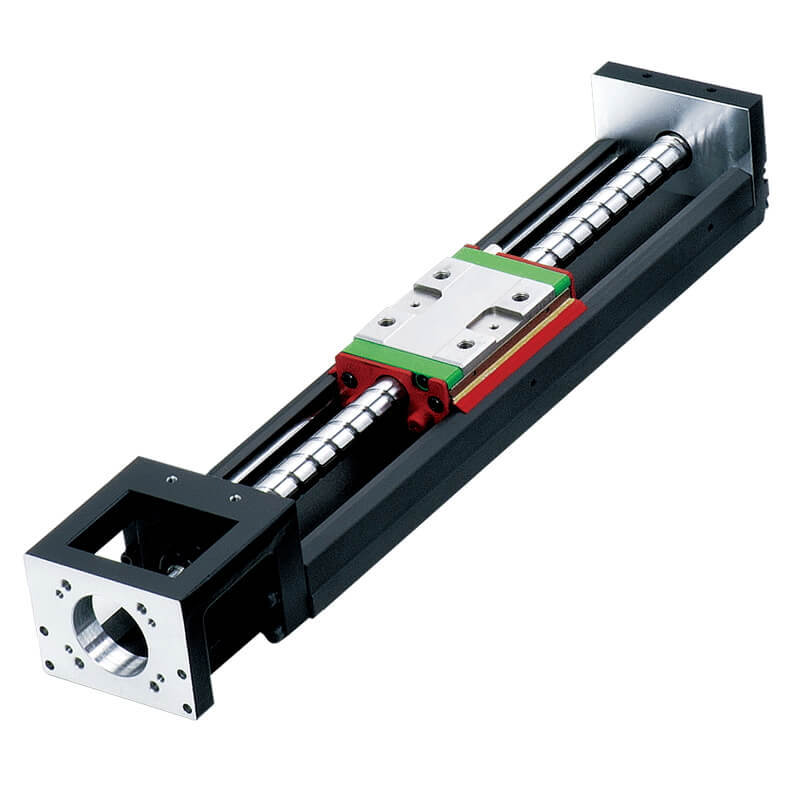

单轴机器人，又称直线运动模块或线性滑台，是一种只在一个方向上直线运动的自动机械，广泛用于材料运送、精密组装、检测、漆料、焊接和切割等场景。本文将从其结构、原理和控制系统等多个方面全面的分析。
一、单轴机器人的构造组成
单轴机器人主要由以下几组合而成：
导轨:用以支撑导向滚轮，确保直线运动的精度。
滚轮：安装于导轨上，以承受负载，完成直线运动。
传动机构：一般由电机（如伺服电机、伺服电机）和传动系统（如丝杠、同步带）构成，促进滚轮沿导轨直线运动。
限位开关：用于检测滚轮部位，防止超过行程范畴，保护设备不受损坏。
控制系统：用于控制电机的启动、停止、速率与目标等数据。
二、单轴机器人原理
单轴机器人工作原理较为简单，但通过合理的设计与控制，能够实现高精度、更有效的自动化工作：
电机推动：电机根据联轴器传送到传动系统，如丝杠或同步带轮。
传动系统：当电机旋转时，螺丝或同步带轮推动滚轮沿导轨直线挪动。如果采用螺丝，螺钉螺母将顺着螺丝直线挪动；假如是同步带，同步带将推动滚轮沿导轨移动。
滚轮运动：滚轮在导轨上直线运动，其位置和速度由电机的旋转角度和速度确定。
定位查验：限位开关用于检测滚轮部位，防止滚轮超过行程范畴，保护设备不受损坏。
闭环控制(可选)：针对高精度规定的应用，伺服电机能与编码器配合完成闭环控制。依据反馈信号实时调整电机的速度和构件，以达到更高的精度。
三、单轴机器人控制系统
单轴机器人的控制系统是推动精准运动的关键。控制系统依据程序指令操纵电机的启动、停止、速率与目标。针对高性能的运用，一般采用闭环控制系统，依据编码器反馈电机的实际位置和速度信息，实时调整电机的运行状态。
四、单轴机器人的优势
结构简单：单轴机器人结构紧凑，无繁杂构件，维护成本低。
启动速度快：比传统机床快4-5倍。
高精度跟高刚度：依据优化设计，单轴机器人可实现高精度、高刚度的运动。
多工设计：可根据不同的项目需求融合多种功能配件。
五、主要用途
单轴机器人广泛用于下列领域：
工业控制自动化：如物料搬运、精密组装、检查等。
半导体设备：用以高性能芯片制造和检测。
医疗机械：如手术机器人、测试仪器等。
汽车产业：用以零部件的搬运和组装。
归纳单轴机器人依据电机驱动和传动系统进行直线运动，原理简易，但通过合理的设计与控制，能够实现高精度、更有效的自动化工作。在挑选单轴机器人时，应充分考虑实际的业务需求、负载能力、行程长短、速率要求等因素。
