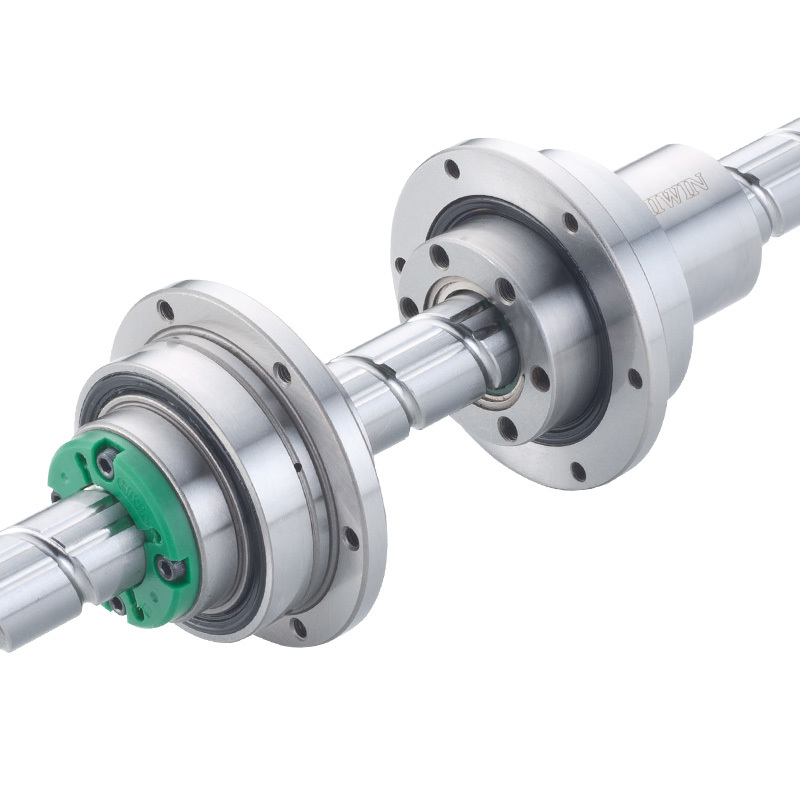

滚珠花键作为集旋转运动与直线运动于一体的精密传动部件，广泛应用于机器人关节、数控机床、自动化生产线等设备中。其通过滚珠在花键轴与花键套之间的滚动传递力与运动，具有高精度、高刚性、低摩擦的特点。正确使用滚珠花键是确保设备传动效率、延长使用寿命的核心，需从安装、润滑、负载控制、维护等多环节严格把控。
安装过程的精准定位是发挥性能的基础。安装前需检查花键轴的直线度（偏差应≤0.1mm/m）和花键套的内孔精度，确保配合间隙在设计范围内（通常为 H7/g6）。安装时采用专用工装固定花键轴，避免因受力不均导致轴体弯曲；花键套与设备连接件的配合面需进行平面度检测（≤0.05mm），通过调整垫片消除安装误差，防止花键套承受径向附加力。对于水平安装的滚珠花键，需保证花键轴两端支撑座的同轴度（≤0.02mm），垂直安装时则需在下端设置轴向止推结构，承受轴向负载，避免花键套因自重产生异常磨损。
科学的润滑管理直接影响传动效率与寿命。滚珠花键的润滑需根据使用环境选择适配润滑剂：常温干燥环境下选用锂基润滑脂（NLGI 2 级），高温环境（≤120℃）宜采用聚脲基润滑脂，粉尘环境需使用半流体润滑脂形成密封膜。润滑周期按运行速度和负载确定：高速轻载（线速度＞5m/s）时每运行 100 小时补充一次润滑脂；低速重载（负载＞额定动负荷的 50%）时每 50 小时补充一次。注脂时需从注油嘴缓慢注入，直至从排油孔溢出新脂，确保滚珠与滚道充分润滑，避免油脂混合导致性能劣化。
负载与速度的合理控制是防止早期失效的关键。滚珠花键的额定动负荷基于 100 万次循环寿命设计，实际使用中需控制工作负荷不超过额定值的 70%，瞬时冲击负荷不得超过 1.5 倍额定值，否则会导致滚珠与滚道接触应力过大，产生永久变形。运行速度需与润滑条件匹配：未采用强制润滑时，线速度不宜超过 8m/s，防止因润滑不足引发过热；高速运行时需设置油雾润滑系统，通过压缩空气将润滑油雾化后持续供给摩擦面，控制工作温度在 80℃以下。
日常维护与状态监测需形成规范流程。每日开机前检查花键套与连接件的紧固螺栓，确保无松动（拧紧扭矩按规格执行，如 M8 螺栓推荐扭矩 25-30N?m）；每周用目视或内窥镜检查滚道表面，若发现划痕、锈蚀或滚珠磨损痕迹，需及时更换组件。长期停用（超过 1 个月）时，应手动转动花键轴数次，使润滑脂均匀分布，再涂抹防锈油并覆盖防尘罩，防止潮湿环境导致的锈蚀。对于自动化生产线中的滚珠花键，可安装振动传感器实时监测运行状态，当振动加速度超过 0.5g 时触发预警，提前排查故障隐患。
特殊工况的适应性措施进一步保障可靠性。在粉尘或腐蚀性环境中使用时，需为滚珠花键配备伸缩式防尘罩，罩体材料选用耐油橡胶或不锈钢波纹管，确保密封等级达到 IP65 以上；同时，定期用中性清洗剂清洗外露表面，去除污染物。在有冲击振动的场合，需在花键轴两端设置缓冲装置（如聚氨酯缓冲垫），将冲击加速度降低至允许范围内。此外，花键轴的支撑方式需与受力方向匹配：承受径向力为主时采用双支撑结构，承受轴向力时需增加止推轴承，避免单一支撑导致的轴体挠度超标。
正确使用滚珠花键的核心在于 “精准安装、科学润滑、合理负载、定期维护” 的协同配合。通过严格遵循这些使用规范，可确保其传动精度保持在 0.01mm 以内，使用寿命延长至设计值的 1.5 倍以上，为设备的高效稳定运行提供可靠的传动保障，尤其在高精度自动化设备中，规范的使用方法是发挥其性能优势的前提。
