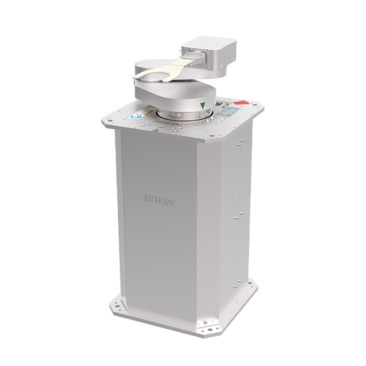

在半导体制造这一精密程度近乎苛刻的领域，晶圆在不同工艺模块之间的高速、洁净、无损传输，直接决定了芯片的最终良率与产能。作为核心执行单元，晶圆机器人（又称晶圆机械手、晶圆传输机器人）需要同时满足无尘、高真空、微振动及长期稳定性等复合要求。上银晶圆机器人依托HIWIN在精密传动领域三十余年的技术积累，通过自主设计的真空专用直线导轨与低释气材料，实现了晶圆传输定位精度±0.1mm，洁净度达到Class 1级（每立方英尺≥0.1μm颗粒物不超过1个），单次取放循环时间可压缩至2.8秒以内。
传统工业机器人用于晶圆传输时，常面临颗粒污染、真空中润滑失效、晶圆边缘应力过大等痛点。上银晶圆机器人从底层架构进行重构：
真空兼容设计：采用磁流体密封与波纹管组合结构，真空度耐受范围1×10⁻⁵ Pa至大气压，确保在物理气相沉积、刻蚀等真空腔室间稳定工作。内部运动部件使用真空专用固体润滑涂层，避免油气分子污染晶圆表面。
末端执行器（机械手）：使用CFRP（碳纤维增强复合材料），厚度仅3mm，在保证刚度的同时降低惯量。接触晶圆区域覆盖PEEK（聚醚醚酮） 或Vespel等低硬度材料，接触应力控制在0.5N以下，避免边缘崩边。
双臂/单臂配置：提供同轴双臂独立驱动结构，两臂可同时分别进行取片与放片，吞吐量较单臂提升约45%，适配12英寸晶圆FOUP（前开式晶圆传送盒）到工艺腔室的快速流转。
根据HIWIN内部针对某12英寸晶圆厂的连续168小时（7天） 老化测试报告：
定位重复性：晶圆中心偏移量±0.08mm，优于SEMI（国际半导体产业协会）标准要求的±0.15mm；
颗粒添加测试：在Class 10洁净环境下，机器人连续运行10万次取放，晶圆表面新增≥0.1μm颗粒数平均少于3颗，满足高端逻辑芯片制造要求；
晶圆破损率：基于末端振动抑制算法，破损率控制在0.002%以下（即每5万次取放不超过1片），较行业平均水平低一个数量级。
快速选型响应：提供基于晶圆尺寸（150mm/200mm/300mm）、腔室布局（单腔/集群）、传输速度的定制化方案，2个工作日内输出结构图与干涉检查报告；
本地化服务：中国大陆设有技术中心，48小时内可抵达长三角、珠三角主要晶圆厂现场进行调试或故障排查；
与自有传动部件协同优化：导轨、丝杠、电机均为HIWIN自制，避免多品牌拼接导致的匹配偏差，整机质保18个月，核心传动部件质保可延长至3年。
如需获取针对贵司具体晶圆尺寸、传输距离的选型对比表及真空环境下寿命曲线，欢迎直接联系上银技术团队：18913139319（微信同号），或访问官网 https://www.hiwinautech.com 查看“半导体次系统”栏目中的晶圆机器人应用案例与3D模型。
