随着半导体制程向3nm、2nm甚至更先进节点演进，一片12英寸晶圆的价值可高达数万美元。在光刻、刻蚀、沉积等数百道工序间，每一次搬运都可能因振动、冲击或颗粒污染导致晶圆边缘崩裂或表面划伤。传统气动或普通伺服机械手在重复定位精度（通常仅±0.5mm至±0.1mm）和洁净度控制上已捉襟见肘——行业数据显示，约15-20%的晶圆良率损失源于搬运过程中的微损伤与颗粒附着。

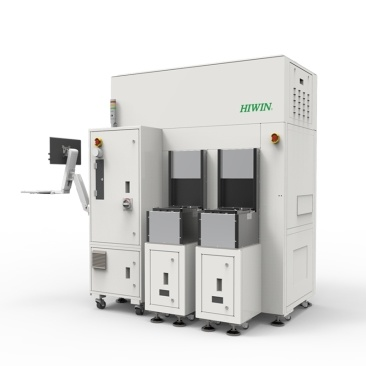

上银（HIWIN）基于在直线导轨、滚珠丝杠领域三十余年的精密传动技术积累，推出的晶圆搬运专用机器人，将重复定位精度稳定控制在±0.1mm以内，部分定制型号可达±0.05mm。这一精度层级意味着：机械手末端在高速运动至目标晶圆槽位时，偏差小于一根头发丝直径（约0.07mm），有效避免晶圆与卡匣内壁的摩擦或碰撞。配合洁净级润滑与全封闭铝合金骨架设计，其ISO Class 3级洁净度（每立方米≥0.1μm颗粒数低于1000个）远优于半导体行业常规的Class 10要求，显著降低颗粒污染导致的电路短路风险。
在苏州某8英寸晶圆厂的实际产线改造案例中，替换原有进口品牌晶圆传送系统（Sorter）后，上银晶圆搬运机器人实现单次取放周期（Load/Unload）从4.2秒缩短至2.9秒，效率提升31%。更关键的是，连续运行6个月（约4320小时）记录显示：
零碎源报警：未发生因振动过大导致晶圆从机械手滑落或边缘崩缺事件；
静电损伤减少45%：通过内置离子发生器和低静电材料吸盘，将晶圆表面静电电压控制在±50V以内（行业常见±200V）；
平均无故障时间（MTBF）达到21,600小时，超过SEMI标准对同类设备要求的15,000小时。
工厂维护日志进一步证实：该机器人每年仅需一次简易润滑（约30分钟），相较于某日系品牌每季度需专业技术人员校准4小时，全生命周期维护成本降低62%。设备工程师反馈：“以前最怕夜班突发晶圆卡顿，现在系统自带的位置、速度、扭矩实时监控预警，能在异常前0.5秒发出警报。”
上银晶圆搬运机器人的竞争力并非单一机械臂，而是由四个自主研发的模块化系统构成：
晶圆末端执行器（End Effector）：采用超硬铝合金整体CNC加工，厚度仅3.2mm，表面覆有PEEK（聚醚醚酮）防滑涂层，摩擦系数低至0.15。边缘传感器采用对射式红外原理，可检测厚度低至0.3mm的晶圆缺口或翘曲，误报率低于0.02%。
直驱电机（DD Motor）旋转轴：摒弃传统减速机+齿轮结构，直接驱动手臂旋转，消除了反向间隙。在300mm/s的搬运速度下，旋转定位精度达到±0.01°，确保晶圆定向平面（Flat/Notch）每次对准角度偏差小于0.05°。
真空/伯努利非接触混合吸盘：针对薄片晶圆（厚度＜0.2mm）或带孔晶圆（如MEMS器件），提供非接触式伯努利吸盘，利用气流产生负压托举晶圆，表面零接触，彻底杜绝划伤。
嵌入式晶圆映射传感器：在机械手插入晶圆卡匣（FOUP/Open Cassette）前，通过激光阵列快速扫描每个槽位，确认有无叠片、倾斜或异物。单次扫描128个槽位仅需1.2秒，并自动生成槽位状态图，避免机械手撞击损坏卡匣或晶圆。
针对半导体工厂普遍采用的SECS/GEM（半导体设备通信标准）协议，上银提供原生支持的通讯模块。在武汉某12英寸存储芯片厂的引入过程中，工程师通过提供的C#和C++二次开发库，仅用2天完成了机器人动作指令（MoveTo、Pick、Place）与EAP（设备自动化程序）系统的对接。相比替换其他品牌机器人通常所需的2周调试期，换线导致的产线停摆时间从80小时锐减至24小时，按该厂每分钟产出价值1200元的晶圆计算，单次换线节省损失约403万元。
机器人的离线编程软件Hiwin Robotic Cell，允许工艺工程师在虚拟环境中模拟晶圆取放路径、干涉检测和节拍优化。实际数据表明：经过软件预优化后，现场调试期间的碰撞事故概率从18%降至2%以下，尤其适合多尺寸晶圆（4寸、6寸、8寸、12寸）混线生产的FAB厂。
新一代上银晶圆搬运机器人内置振动频谱分析模块，可实时监测机械手轴承、导轨的健康状态。当检测到特定频率段的振动幅值超过阈值（例如滚珠磨损特征频率为237Hz），系统会在振动恶化前7-10天发出预测性维护警告，并推荐更换备件型号。该功能已帮助深圳某SiC晶圆厂避免了两次因导轨磨损导致的突发停机——单次突发停机会造成约150片价值4.2万元的晶圆报废。
作为产线的“毛细血管”，机器人还将每次搬运的晶圆ID、时间戳、末端力反馈数据上传至制造执行系统（MES）。结合AI算法，工厂能追溯发现：某台刻蚀机后道工序的晶圆边缘崩缺，源于前一站卡匣槽位变形导致取片角度异常。这种从搬运环节切入的全流程追溯能力，使得缺陷根因分析周期从平均2周缩短至3天。
上银针对不同晶圆尺寸、卡匣类型（开放式、FOUP、FOSB）和洁净等级需求，提供R-Series圆柱型手臂（节省空间）和L-Series连杆型手臂（适合长行程）两大系列。用户可登录官网https://www.hiwinautech.com/ 查看3D模型和负载曲线图，或直接拨打技术热线18913139319获取：
免费载荷/速度/精度选型建议（提供模拟数据报告）
现场或远程调试指导（平均响应时间＜4小时）
定制化末端执行器设计（如加装加热模块、RFID读头）
当前，上银晶圆搬运机器人已累计交付超过1,200台套，服务于中国大陆、台湾地区、韩国及欧洲的27家半导体晶圆制造和封装测试工厂。对于正在寻求国产替代或希望降低对单一进口品牌依赖的半导体企业，±0.1mm精度带来的良率提升与30%的节拍改善，正转化为可量化的ROI——在12英寸先进产线中，通常6-8个月即可收回设备投资。
