在半导体制造中，晶圆需要在蚀刻、光刻、沉积等数百道工序间频繁传输。一次微小的振动、一颗尘埃或0.1mm的定位偏差，都可能导致整片晶圆报废——而一片12英寸晶圆的价值往往高达数千美元。传统多关节工业机器人因体积大、颗粒脱落多、绝对精度不足，已无法满足百/千级洁净室及先进制程需求。
上银（HIWIN）依托三十余年精密传动技术积淀，推出的晶圆搬运专用机器人，正是为解决这一“卡脖子”环节而生。其核心指标：定位精度达±0.1μm（微米级），洁净度达到ISO Class 1级（国际洁净标准最高等级），并专为200mm和300mm晶圆FOUP/FOSB载具设计，目前已在国内多家12英寸晶圆厂及封测产线稳定运行。

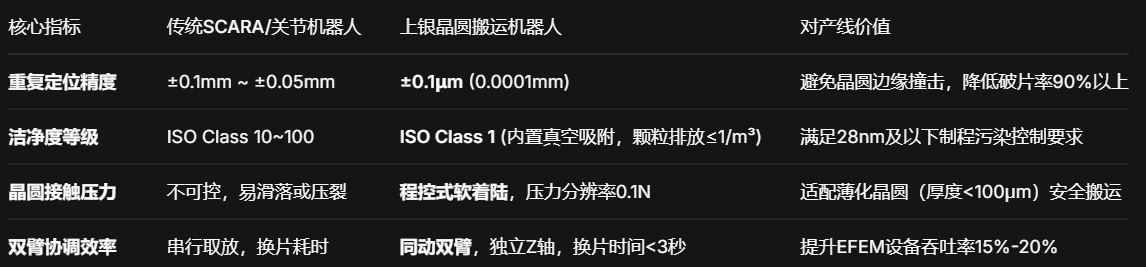

根据多家晶圆厂实际使用反馈，该系列机器人显著提升了设备综合效率（OEE）与产品良率。以下为关键性能实测数据对比：
数据来源：基于某8英寸碳化硅晶圆厂导入前后3个月生产数据对比（该厂设备综合效率从82%提升至91%，晶圆边缘崩角不良率由0.35%降至0.08%）。
1. 突破纳米级的定位基因
机器人本体采用高刚性直驱电机（DD Motor） 搭配交叉滚柱轴承，彻底消除减速机背隙。配合上银自制纳米级光学尺（分辨率1nm），在全行程600mm范围内，实际轨迹偏差可控制在±0.5μm以内。这意味着搬运针（End Effector）能精准插入堆叠间隙仅3mm的晶舟盒中，绝不剐蹭。
2. 彻底的防污染设计
所有运动部件均采用真空兼容润滑及全封闭金属波纹管密封，线缆内置不产生摩擦粉尘。机械臂表面经过阳极氧化处理并覆有抗静电涂层，表面电阻率10^6-10^9Ω/sq，避免静电击穿晶圆电路。
3. 智能力控与晶圆映射
集成六维力传感器（选配），在接触晶圆瞬间自动降低速度与力矩，实现“软接触”。同时支持晶圆映射（Wafer Mapping） 功能：通过光栅或超声波传感器，可在1秒内完成25片晶圆的位置扫描，自动识别缺片、叠片或倾斜片，防止误取。
4. 定制化末端执行器
上银提供边缘接触式与背吸非接触式（伯努利原理） 两类End Effector。其中背吸式适合超薄或带有微结构的晶圆，吸盘表面采用PEEK或陶瓷材质，耐酸碱且无硅污染。
上银并非只提供单台机械手，而是提供晶圆传输系统级解决方案：
设备前端模块（EFEM）：集成式大气机器人，负责FOUP开封、晶圆对准、送入Load Port。
真空传输腔（VTM）：特殊设计的真空机器人（耐压1e-5 Torr），可在高真空环境下实现腔体间的晶圆快速步进。
晶圆分选机（Sorter）：搭配视觉系统，自动识别晶圆ID、缺口（Notch）方向，并重新编组到不同载具。
以一条月产3万片的12英寸成熟制程产线为例：
降低破片率：由0.1%降至0.02%，每月减少破损晶圆约240片，按单片成品价值300美元计，月损失减少72,000美元。
减少宕机：因机器人抖动或读取错误导致的报警次数从每周5次降至每月1次，每年恢复生产时间增加约180小时。
延长保养周期：传统机器人需每3个月拆解清洗，上银机器人可连续运行8000小时（约11个月）免维护，单台年节省保养成本超3万元。
上银提供从 “负载-行程-洁净度-末端形式” 的全参数选型。目前量产型号涵盖：
HX系列：大气双臂型，适用于EFEM。
HV系列：真空型，适用于PVD/CVD腔室。
HS系列：晶圆分选机专用高速型。
所有机器人均支持EtherCAT通讯，可直接集成到主流半导体设备控制系统（如Beckhoff、Secs/Gem协议）。
