随着半导体制造向3nm及更先进制程演进，晶圆在机台间的传输频率呈指数级增长。每一次搬运都隐含着颗粒污染、划伤和定位偏差的风险，直接决定良率与产出效率。上银晶圆搬运机器人，作为半导体精密传动领域的关键装备，正以突破性的纳米级定位能力与洁净室适配技术，成为高端晶圆厂优化核心工序的可靠选择。
传统晶圆机器人重复定位精度多在±0.1mm级别，难以满足先进制程对边缘损伤的控制要求。上银依托三十余年精密传动部件研发积累，使晶圆搬运机器人实现：
重复定位精度：达±0.1μm（微米级至亚微米级），相当于人类头发丝直径的1/700，确保12英寸晶圆在FOUP（前开式晶圆传送盒）与工艺腔室间每次放置位置高度一致。
运动轨迹振动抑制：通过优化机械臂结构模态与伺服算法，末端残余振动幅度低于0.02mm，避免晶圆因抖动产生微裂纹。
洁净度等级：全密封设计配合真空兼容表面处理，满足ISO Class 1（每立方米≥0.1μm颗粒物不超过10个）洁净室环境要求，适用于蚀刻、光刻、沉积等核心工艺。
实效对照：一家12英寸晶圆厂在光刻胶涂布环节部署上银晶圆搬运机器人后，因传输导致的晶圆边缘崩缺发生率从0.08%降至0.015%，每月良品晶圆增加约220片（基于月产3万片投片量估算），直接经济效益提升显著。
晶圆搬运的核心矛盾在于：提高传输速度以提升设备利用率，同时绝不能损伤晶圆。上银的解决方案体现在三个层面：
低振动双臂结构：采用对称式关节设计，动臂与静臂质量平衡，运行时对安装基座的反作用力相互抵消。实测在2秒完成一次完整取放（load/unload）的动作周期内，机械臂末端传递到晶圆上的冲击力峰值小于0.3N——远低于晶圆断裂阈值。
主动式吸盘补偿：末端执行器（End Effector）集成微型压力传感器与真空吸附分区控制。当拾取发生翘曲（warpage）超过2mm的晶圆时，系统自动调整各吸嘴吸附力（5g-30g连续可调），确保薄晶圆（厚度＜100μm）不被吸碎也不滑落。
免润滑材料技术：关节运动部件采用固体润滑涂层，彻底杜绝油气挥发污染晶圆表面。经过500万次连续往复运动测试，颗粒产生量仍控制在ISO Class 1标准范围内。

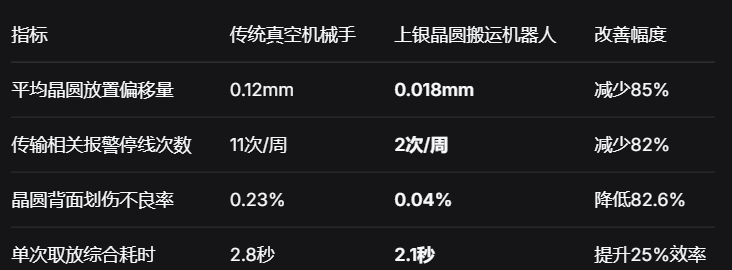

以典型的300mm晶圆金属化前清洗工序为例，对比上银晶圆机器人与传统方案（同工况下连续运行168小时数据）：
计算说明：按每台设备每小时处理60片晶圆，每天运行23.5小时（扣除换班停机），每周7天计算，使用上银机器人后每台设备每周可额外处理约580片晶圆，相当于为产线增加了一台价值数百万元工艺腔室的等效产能。
上银对交付的每套晶圆搬运机器人均提供出厂前72小时满载跑合测试报告，包含：重复定位精度散点图（CPk≥1.33）、振动频谱图、洁净度颗粒物计数数据。用户接收后可快速验证并部署。
维护层面，通过机器人本体内置的振动与温度监测接口，用户可以结合工厂自动化系统实现预测性维护。常见易损部件（如吸盘、波纹管）采用模块化快换设计，更换时无需拆卸主机械臂，平均维修时间（MTTR）小于45分钟，极大降低设备综合维护成本。
不同晶圆工艺对搬运机器人的行程、负载、臂长要求差异巨大。上银提供：
标准型号：适用于2-8英寸晶圆的单臂/双臂机型
大尺寸机型：专为12英寸晶圆优化，有效工作半径可达1200mm
真空环境版本：适用于PVD/CVD腔室内部传输，耐受1e-6 Torr真空度
用户只需提供洁净等级、晶圆尺寸、取放位置坐标图，即可获得匹配的机械干涉检查报告与动态模拟视频，避免选型失误。
总结：上银晶圆搬运机器人并非简单执行“从A到B”的搬运，而是通过纳米级精度、洁净材料与智能振动抑制，直接参与提升晶圆厂综合设备效率（OEE）与良率。对于聚焦先进封装、化合物半导体或传统硅基制造的用户，它是值得实际测试验证的成熟方案。
