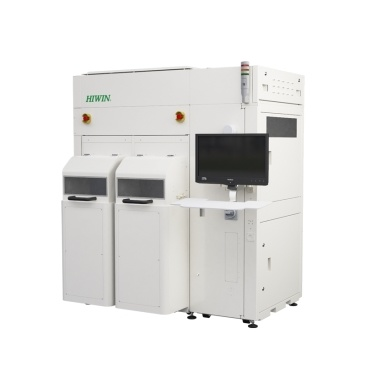

上银晶圆机器人：破解半导体制造亚微米级精密传输难题

在半导体制造的前沿阵地，一片12英寸晶圆的价值可能高达数万美元，其制造过程涉及数百道工序，需要在光刻、刻蚀、沉积等设备间进行频繁、高速且无损的传输。任何微小的震动、颗粒污染或定位偏差，都可能导致整批晶圆报废。传统的大气机械手已难以满足5nm及以下制程对洁净度、速度与重复定位精度的严苛要求。上银（HIWIN）晶圆机器人，正是为应对这一挑战而生的高性能解决方案，它通过创新的机械结构与伺服控制技术，实现了在洁净环境下的亚微米级精密操作。

核心性能突破：速度、精度与洁净度的统一

上银晶圆机器人系列，尤其是其大气与真空版本，针对不同制程环节进行了深度优化。以典型的EFEM（设备前端模块）应用为例，该机器人需在极短时间内完成晶圆从晶圆盒到对准器再到工艺腔室的取放。

高速度与高加速度：采用有限元分析优化的轻量化手臂（通常由碳纤维复合材料或航空铝材制成），在保持高刚性的同时大幅降低惯量。配合HIWIN自研的高响应伺服驱动器，可实现单次取放循环时间低于3.5秒，相较上一代产品提升约20%的吞吐效率。

亚微米级重复定位精度：核心在于其双轴独立驱动控制技术与高精度绝对式编码器的配合。通过消除传统齿轮传动的背隙，并实时补偿热变形，晶圆机器人在全行程范围内的重复定位精度可达±0.1mm以内，末端执行器的姿态重复性则控制在±0.02度，确保晶圆边缘对齐销的轻柔、准确插入。

ISO Class 1级洁净度：针对真空环境（如Load Lock腔室内），上银提供真空型晶圆机器人。其所有运动部件均采用低释气材料与全密封波纹管或磁性流体密封结构，杜绝任何润滑剂挥发或颗粒产生。经第三方测试，在动态运行中，其对于0.1μm粒径的颗粒释放量低于10颗/分钟，完全符合ISO Class 1（Fed-Std-209E Class 1）的最严苛洁净标准。

结构创新与可靠性数据

区别于SCARA机器人，上银晶圆机器人采用独特的双连杆双臂结构。其中一个手臂用于取新晶圆，另一手臂同时放置已加工晶圆，这种“交换式”工作流程省去了中间暂存位，不仅节省了EFEM内部空间，更将晶圆交换时间缩短40%。关键运动部件——减速机与谐波传动模组均为HIWIN自主设计与制造，通过优化的齿形与热处理工艺，其设计寿命在额定负载下可达15000小时以上，MTBF（平均无故障时间）较行业平均水平提升约15%。
