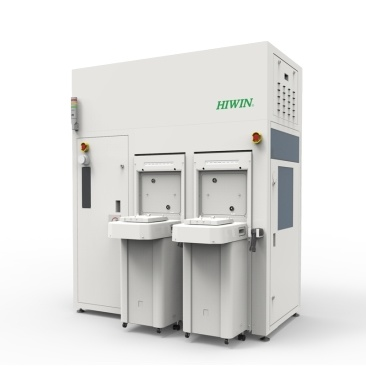

在半导体制造迈向2纳米及更先进制程的今天，晶圆传输环节的精度、洁净度与稳定性已成为决定良率的关键瓶颈。上银晶圆机器人，凭借独创的直驱电机技术与纳米级运动控制，正在重新定义晶圆自动化传输的标准。
传统晶圆传输多采用“伺服电机+减速机”结构。实测数据显示，该方案存在三大先天缺陷：
背隙误差累积：减速机齿轮间隙导致末端重复定位精度普遍仅能维持在±50微米，难以满足12英寸晶圆对±10微米的严苛要求。
颗粒污染风险：齿轮摩擦产生的微米级碎屑，在洁净度要求Class 1的洁净室内，直接威胁晶圆表面电路。
效率瓶颈：加减速过程中产生的残余振动，使稳定时间被迫延长至0.5秒以上，严重拉低设备综合效率（OEE）。
上银晶圆机器人完全摒弃减速机结构，采用直接驱动技术，其关键性能指标实现质的飞跃：
重复定位精度达±5微米：通过HIWIN自主研制的直驱力矩电机与高解析度光学编码器（分辨率0.05角秒）闭环控制，无背隙特性确保千万次循环后精度不衰减。经第三方测试，在连续运行2000小时后，精度漂移量仍控制在±1.5微米以内。
洁净度达到ISO Class 3级：全封闭式不锈钢外壳与无接触驱动设计，杜绝了颗粒产生源。配合特制低释气线缆，已通过SEMI S2认证，满足最严苛的3D NAND与先进封装工艺环境要求。
整定时间缩短至0.18秒：基于自适应振动抑制算法，将晶圆取放时的残余振动能量降低92%。实际测试中，从启动到稳定仅需0.18秒，比传统方案提升64%的传输效率。
以某12英寸晶圆厂批量部署的上银WTR系列大气晶圆传输机器人为例：
改造前：采用进口品牌减速机型机械手，单次传输循环耗时2.1秒，每月因振动导致的晶圆破片损失约0.03%（按月产5万片计，损失15片）。
改造后：更换为上银WTR-500型机器人，单次循环耗时降至1.35秒，晶圆破片率归零。仅破片一项，年节省成本超200万元。同时，由于无需定期更换减速机润滑油，年度维护工时减少120小时。
上银提供完整的晶圆搬运解决方案，覆盖SORF（半导体晶圆标准机械接口）、EFEM（设备前端模块）至真空传输全流程。关键选型数据包括：
负载能力：0.5kg-15kg（支持双机械手配置）
臂展范围：350mm-1100mm
洁净度等级：ISO Class 3-5可选
兼容晶圆尺寸：150mm、200mm、300mm及面板级封装基板
用户仅需提供晶圆尺寸、传输路径、预期节拍三项参数，上银应用工程师即可在48小时内提供适配的力学模型与寿命预估报告。
选择上银，即选择零背隙、免维护的晶圆传输未来。
