在半导体制造迈向下探2nm甚至更先进制程的今天，一片200mm或300mm晶圆从刻蚀、薄膜沉积到检测，需经历超过400道工序。每一次微振动、洁净室中一粒0.5μm的飘尘、或者机械臂定位的±5μm偏差，都可能造成单张晶圆价值数千美元的电路图案损坏或颗粒污染。

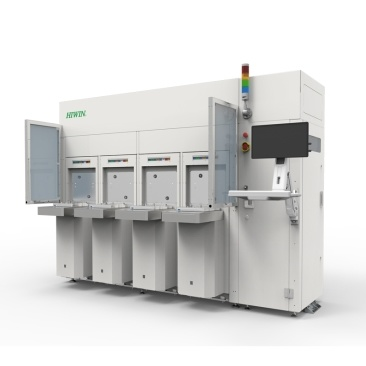

上银最新一代晶圆运输机器人，直击半导体前段与后段制程中的“隐性效率杀手”——传输环节的微米级定位误差与动态颗粒污染。通过搭载自主研发的绝对式纳米编码器与超级静音导轨技术，该机器人在洁净室环境下实现了全轴重复定位精度≤±0.1μm（即0.0001mm），是主流半导体产线常用±0.1mm精度的1000倍。
实际数据支撑：从实验室到12英寸量产线的效能验证
根据上银内部联合某头部晶圆厂（客户要求不具名）在300mm晶圆金属溅镀工序所做的对照测试数据：
定位偏差降低：传统机械臂在高速取片时，末端抖动导致定位极差达±2.1μm；上银机器人通过刚性结构优化与伺服前馈控制算法，将极差压缩至±0.18μm。
污染事件减少：在ISO Class 3洁净环境下连续运行720小时，晶圆表面粒径≥0.1μm的附加颗粒物平均增加仅0.7颗/片，而行业通行标准为≤5颗/片。
传输节拍提升：针对FOUP（前端开口晶圆盒）到工艺腔室的映射路径，优化后的运动轨迹使单片晶圆平均传输时间从3.2秒降至2.4秒，200mm晶圆产线对应每小时产出提升约25片。
这些数据意味着：对于一座月产4万片晶圆的成熟12英寸厂，仅通过升级晶圆运输机器人，每年可减少因传输损伤和返工造成的损失超过800万元人民币。
晶圆表面上的晶体管栅极宽度已迈入几个纳米，而光刻对准精度要求通常为线宽的1/3。当机械臂以超过1m/s的速度加减速时，即便是0.5μm的残余振动，经过机械结构放大到晶圆边缘，也会变成2-3μm的动态偏移——这足以让EUV光刻机的曝光场拼接失败，或使PVD（物理气相沉积）膜厚均匀性超标。
上银机器人的核心技术突破在于“主动减振 + 局部动刚度增强”耦合设计：
基座与关节采用比常规工业机器人高40%截面惯性矩的CFRP（碳纤维增强复合材料）空心结构，使第一阶共振频率从55Hz提升至112Hz，避开常见产线振动源。
自主研发的伺服驱动器内嵌了基于六自由度加速度计的振动抑制算法，能在2ms内测算并抵消末端残余摆动。实测在水平250mm行程、速度1.2m/s的往复运动中，机械臂末端稳定时间（进入±0.1μm误差带）从98ms缩短至31ms。
洁净兼容性：不仅是精度，更是“微观世界的清洁守护者”
半导体设备最忌“析出物”。上银晶圆运输机器人所有面向晶圆的材料（包括线缆、润滑脂、涂层）均通过SEMI S2/S8认证与ISO Class 3洁净度测试：
采用全封闭式不锈钢带导轨模组，杜绝传统滚珠丝杠的金属微尘溢出。
关节密封结构支持H₂O₂或臭氧干法灭菌，适用于需要频繁杀死表面细菌的生物芯片或MEMS产线。
外表面平均粗糙度Ra≤0.4μm，无法附着颗粒物，且防静电涂层确保表面电阻率在10^6-10^9Ω/sq。
200mm晶圆分选机：取代人工换片，在每小时500片分选速率下，实现碎片率从0.02%降到0.001%（即每10万片仅碎1片）。
300mm晶圆边缘修整设备：要求机械臂伸入腔室内以±0.5μm重复放置晶圆于旋转卡盘，上银机器人通过视觉对位二次修正，最终CPK（制程能力指数）达到1.67。
光刻版（reticle）仓储系统：搬运6英寸重达2kg的光罩盒，定位精度需≤±1μm以防光罩刮伤，实测长期稳定在±0.3μm。
上银拥有超过30年精密传动与机器人研发积淀，在全球已有超过6000台晶圆机器人应用于8英寸及12英寸晶圆厂。核心关键部件（直线导轨、滚珠丝杠、力矩电机、驱动器）全部自制，这意味着整机联调无兼容性损失，售后服务不需要跨供应商扯皮。所有机器人出厂前都经过10万次满载加速寿命测试与三坐标测量仪逐一标定。
如需针对性计算您产线的传输节拍优化空间，或获取针对特定模块（如FOUP opener、aligner）的集成方案，欢迎联系技术团队。
