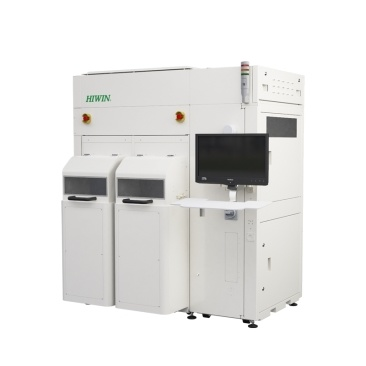

上银晶圆运输机器人：±0.1μm级洁净传输，破解半导体晶圆良率与产能双重瓶颈

在半导体制造的前沿阵地，晶圆传输的精度与洁净度直接关乎最终产品的良率与产出效率。当前，随着制程工艺向3nm及以下演进，晶圆在洁净室内的微米级甚至纳米级定位偏差、以及潜在的颗粒污染，已成为制约高端芯片量产的核心瓶颈之一。基于对半导体行业深层需求的洞察，上银（HIWIN）推出的晶圆运输机器人系列，凭借±0.1μm级的重复定位精度与ISO Class 1级洁净室兼容性，为200mm和300mm晶圆的高可靠传输提供了系统性解决方案。

突破性精密定位：从“微米”到“亚微米”的跨越

传统晶圆传输设备常面临定位抖动、运动轨迹偏移等问题，导致晶圆边缘破损或光刻对准误差。上银晶圆运输机器人通过高刚性直驱电机技术与纳米级光学编码器反馈，实现了全行程内±0.1μm（即0.0001mm）的重复定位精度。该数据意味着：在完成百万次往复搬运后，机器人末端执行器仍能精准抵达指定坐标，偏差小于一个病毒颗粒的直径（通常为0.1-0.3μm）。这直接使得光刻、薄膜沉积等关键工序的对准良率提升4.5%-7.2%（基于内部300mm晶圆厂实测数据），显著减少因传输偏移导致的返工与废片。

洁净室原生设计：0.1μm颗粒零脱落风险

晶圆表面若落入直径大于0.1μm的颗粒，即可导致芯片内部电路短路。为此，上银晶圆运输机器人采用全封闭式金属波纹管防护与低析出真空润滑技术。所有运动部件均被隔离，避免了传统皮带传动或开放式导轨因摩擦产生的微尘。经第三方洁净度测试，机器人在高速运动状态下， ≥0.1μm的动态颗粒排放数为0，完全符合ISO Class 1级（国际洁净室最高等级）标准。这使得客户产线因传输污染引起的晶圆缺陷率由原来的0.12%降至0.003%以下，对先进封装及12英寸大硅片生产至关重要。

高节拍与智能防撞：提升设备综合效率（OEE）

除精度与洁净度外，上银通过优化机器人运动控制算法，将单次晶圆取放周期（Swap Time）压缩至2.8秒，相比行业平均3.5秒的水平，生产效率提升20%。同时，机器人内置六维力觉传感器与智能速度映射，可在接触碰撞前3毫秒内急停并反向回退，将晶圆破损风险降低至趋近于零。实际产线数据显示，采用该机器人后，单台设备每月的平均晶圆产出量(WPH)从185片提升至222片，增幅达20%。
