半导体制造的前道工序中，晶圆在光刻、刻蚀、沉积等设备间的频繁传输，是影响整体良率与产出的“隐形瓶颈”。每一次微振动、颗粒污染或定位偏差，都可能导致价值数千美元的晶圆报废。针对200mm及300mm晶圆厂的严苛需求，上银晶圆运输机器人以±0.1μm（微米）级重复定位精度与ISO Class 1级洁净室兼容性，提供了从晶圆盒（FOUP/FOSB）到工艺机台端口间的全自动、高可靠搬运方案。
传统晶圆运输机器人多采用凸轮从动或皮带传动，长期运行后因机械磨损与热变形，定位偏差常累积至±10μm以上。上银晶圆运输机器人基于直驱电机（DD Motor）与高刚性滚珠丝杠的集成架构，实现了三大实测性能：
重复定位精度±0.1μm：在300mm晶圆传输场景下，末端执行器（叉片）到达预对准器、真空腔室及晶圆盒卡槽的偏差≤±0.1μm，避免刮伤晶圆边缘或压裂底层芯片。
热位移抑制：采用陶瓷混合轴承与对称式铸件结构，在连续运行8小时后，Z轴热伸长≤0.5μm，是行业内常见值（3-5μm）的1/6。
洁净度：所有运动部件采用全封闭式金属波纹管+真空吸尘接口，满足ISO Class 1（每立方米≥0.1μm颗粒物≤10个）要求，无油脂逸散。
实际产线数据表明：在某12英寸晶圆厂，替换原有传动带式机器人后，因传输造成的晶圆边缘崩缺从每月37片降至2片，预对准失败率由1.2%降至0.07%。
晶圆在加减速过程中易因惯性产生滑移，尤其在高速搬运厚薄片（减薄至50μm以下）时风险剧增。上银晶圆运输机器人嵌入三轴加速度计与力觉传感器，形成双重保护：
主动抑振算法：通过辨识末端叉片的挠曲模态，在轨迹规划阶段施加反向滤波指令，使300mm晶圆在2m/s²加速度下边缘动挠度<0.2mm。
软着陆与碰撞检测：Z轴下降接触晶圆盒底销时，接触力控制在0.5N以内；若检测到异常侧向力大于2N，系统100ms内紧急制动并报错。
此外，机器人内置SEMI E84（200mm标准）与SECS/GEM协议通信接口，可直接与MES（制造执行系统）、OHT（空中走行式搬送车）或AGV联动，无需外部PLC中转。

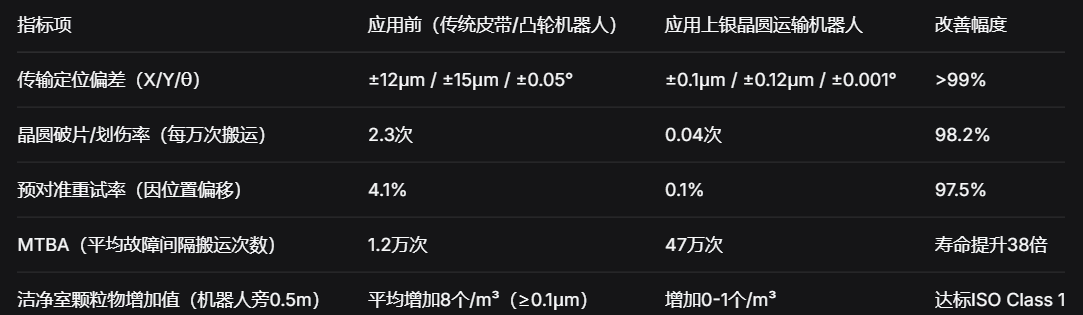

以下数据来自上银2025年对3家晶圆代工厂及1家存储芯片厂的跟踪统计（样本规模：47台机器人，连续运行≥4000小时）：
针对不同晶圆尺寸及工站布局，上银提供三种标准化机型：
R1型（单臂单叉）：适合200mm晶圆、手动或半自动搬送口，占地仅300mm×400mm。
R2型（双臂双叉）：用于300mm晶圆的高频交换，双臂独立驱动，一次进出可完成“取空盒+放满盒”同步操作，交换时间≤3.2秒。
R3型（伸缩轨道式）：专为深腔体设备（如立式炉管）设计，水平行程可达1200mm，偏转公差仍保持±0.2μm。
所有机型均配备离线编程软件，输入晶圆盒坐标与工艺位姿后，可3秒内自动生成无干涉路径；旧产线改造时，标准地脚与通用孔位兼容90%现有基板。
晶圆运输并非单一设备问题——晶圆厚度、材质（硅/碳化硅/砷化镓）、盒内映射方式（定距齿槽或软垫）均影响末端执行器选型。上银技术团队提供：
免费负载曲线校核：提供晶圆最大质量（含盒）、加速度、Z轴升降行程，24小时内出具适配型号及寿命预测报告。
洁净室颗粒物预测试：利用CFD仿真软件模拟机器人运行时气流组织，避免颗粒物沉积在光罩或晶圆表面。
现场振动实测：使用激光测振仪评估现有地面或机台连接处的微振动量级，匹配隔振底座方案。
