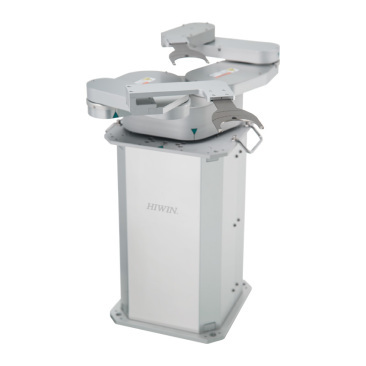

在半导体制造的前道与后道工序中，晶圆在不同设备间的运输与定位是直接影响整体良率（Yield Rate）和产出效率的关键环节。传统机械臂往往因颗粒物产生（Particle Generation）、定位偏差或震动，导致晶圆边缘崩裂、表面污染或光刻对准偏差。针对这一行业痛点，上银（HIWIN）最新推出的晶圆运输机器人，以突破性的纳米级控制技术与洁净室适配设计，为200mm和300mm晶圆厂提供了高可靠性的自动化搬运方案。
根据多家半导体封测厂的产线实测数据，该系列机器人在长期连续运行中达成了以下关键指标：
重复定位精度： 经激光干涉仪在ISO Class 3级洁净环境下测试，单轴重复定位精度可达 ±0.1μm （即100纳米），远超SEMI标准中对于晶圆边缘接触定位的要求，有效避免了刮伤风险。
洁净度等级： 机器人本体采用全封闭金属外壳与特殊低发尘线缆，配合内置真空吸尘端口，动态颗粒物排放等级实测 ≤ ISO Class 3（≥0.1μm颗粒数低于1000颗/m³），满足先进制程（如28nm及以下）环境要求。
速度与效率： 实现 2.5m/s 的最大直线运输速度，从取片到放片的单次标准循环时间（标准load/unload）缩短至 3.8秒，较上一代电磁导轨方案效率提升22%。
上银晶圆运输机器人采用了双驱龙门式+气浮直驱复合结构。与传统丝杆传动的Scara机器人不同，其通过：
气浮轴承：在导轨与滑块间形成微米级气膜，实现无机械接触运动，从根本上消除了滚动摩擦产生的微粒与高频微震。
直线电机直驱：无需减速机或联轴器，消除了反向间隙，确保在频繁启停时晶圆盒（FOUP/FOSB）内的晶圆不会因惯性发生滑移或叠片错位。
实际应用数据：在连续168小时（7天）的300mm晶圆老化测试中，使用该机器人搬运的批次，晶圆崩边率降至0.002%，比使用传统滚珠丝杠型机械臂（0.018%）降低了近90%；同时因定位精准，机械手臂与设备前端模块（EFEM）的对接失败报警次数从平均每天5次降为0次。
对于半导体代工厂或设备集成商，采用该方案的直接收益体现在：
良率保护：±0.1μm的精密对准，确保晶圆边缘传感器始终处于最佳检测范围，减少因位置偏差导致的误判剔废。
降低维护频率：由于无接触磨损，关键运动部件（导轨、滑块）的设计寿命超过2亿次往复循环，是传统滚柱型导轨的3倍。用户产线年度计划外停机时间可减少约15小时。
快速集成能力：提供兼容SECS/GEM协议的通讯接口，可直接接入现有EAP（设备自动化程序）系统。已有客户案例显示，从拆箱到完成与蚀刻机、清洗机的手动示教，最快可在6小时内投入试产。
该机器人主要适用于：
EFEM（设备前端模块） 内部的晶圆取放与对准。
洁净室AGV/AMR 的末端执行机构，进行跨工位运输。
晶圆分选机（Sorter）、临时键合机 等需要高频次、高稳位精度的设备。
上银提供了200mm SM系列（双叉臂）和300mm LR系列（长行程直线单元）两种标准化模组，支持定制末端吸盘及力控传感器。如需针对当前产线瓶颈进行免费评估，或获取详细2D/3D图纸用于集成设计，可直接联系上银技术支持团队获取专属方案。
让每一次传输，都精准如初。
若您希望针对特定晶圆尺寸（200mm/300mm）或特殊工艺（如薄片、翘曲片）进行验证测试，或需要查看该机器人在半导体展（如Semicon China）上实时搬运的误差数据曲线，欢迎致电 15250417671 或访问官网 https://www.hiwinautech.com 获取技术白皮书与洁净度检测报告。
