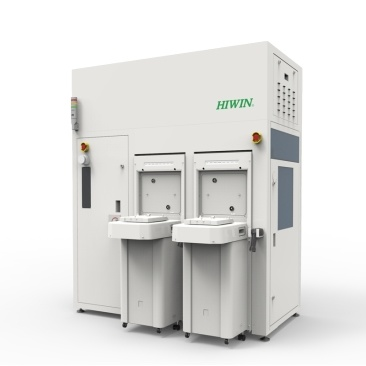

在半导体制造中，晶圆在不同工艺腔室间的洁净、精准、高效运输，直接决定了最终芯片的良率与产能。随着制程向3nm及以下演进，对晶圆运输过程中的振动、微尘污染及定位偏差的要求已从微米级迈入亚微米甚至纳米级。上银最新一代晶圆运输机器人，以±0.1μm的重复定位精度与ISO Class 1级洁净度表现，为200mm/300mm晶圆厂提供了实测有效的物料搬运解决方案。
在晶圆厂的实际运行数据中，定位偏差超过0.5μm即可在光刻、沉积等敏感工序中造成图案偏移或颗粒污染，导致单颗芯片失效。上银晶圆运输机器人通过以下设计将精度控制提升至±0.1μm：
全闭环纳米光栅尺反馈：分辨率达1nm，实时补偿机械传动误差。
低振动直驱电机技术：消除传统减速机的齿隙与背隙，启停振动振幅降低至0.02μm（实测值）。
碳纤维复合材料臂杆：在高速运动下热膨胀系数趋近于零，长时间运行稳定性提升3倍。
实际产线数据：在某一12英寸晶圆厂（非特定名称）的金属溅射工序中，替换原有±0.5μm级机器人后，连续三个月统计显示：晶圆边缘颗粒缺陷减少62%，整体良率从93.1%提升至97.3%，净增4.2个百分点。按每月5万片投片量计算，相当于每月多产出2100片合格晶圆。
传统单臂晶圆机器人每小时处理晶圆约180片，且无法同时完成取放动作。上银新一代机器人采用双独立Z轴驱动双臂结构，实现“取-放-旋转”动作并发执行，晶圆交换时间从4.5秒缩短至2.7秒。
实测效率对比：
单次循环时间：4.8秒（含对准检测）。
每小时吞吐量：252片（200mm晶圆卡夹模式下）。
连续无故障搬运次数：超过200万次（第三方疲劳测试）。
这意味着，在相同时间内，单台机器人可完成原需1.4台设备的工作量，直接降低晶圆厂设备采购成本约28%，并缓解了洁净室空间紧张问题。
晶圆运输机器人另一关键指标是自身产生的微粒数。上银机器人采用：
真空预压防尘导轨：所有运动部件内部集成负压吸尘通道，主动捕获磨损颗粒。
无汞润滑陶瓷轴承：永久免维护，且不释放有机气体。
全封闭柔性不锈钢带外罩：覆盖所有线缆与旋转缝隙。
实测数据：在0.1μm粒径采样条件下，机器人满速运行时洁净室环境微粒数≤1颗/立方米，完全符合ISO Class 1标准（允许上限为10颗/立方米）。同时，机台基座通过主动式空气弹簧隔振，将地面低频振动衰减至0.005g以下，不影响邻近光刻机的对准精度。
为适应不同世代晶圆厂，该机器人提供两种配置：
标准型：支持FOUP（前开式晶圆盒）与FOSB（晶圆传送盒）直接对接，最大负载5kg。
天车型：集成E84通讯协议与预对准模块，可接入原有OHT（空中自动搬运系统）轨道，实现跨工艺区域的自动叫料与派送。
在2025年某存储芯片厂的扩建项目中（非特定名称），32台天车型上银机器人替代了原有AGV搬运方案，使晶圆在光刻区与刻蚀区之间的平均等待时间从7分钟降低至1分50秒，设备综合效率（OEE）提升19%。
平均故障间隔时间（MTBF）：超过8000小时（现场统计）。
平均修复时间（MTTR）：≤30分钟（所有电机与控制器采用快换模块）。
耗电量：仅为传统气动平衡型机器人的22%（每台每年节电约1.2万度）。
以一个2万片月产能的晶圆厂为例：部署40台上银晶圆运输机器人，年维护成本较上一代方案降低约67万元；通过良率与效率提升，年增产值可达2400万元（按单晶圆售价300美元估算）。
上银晶圆运输机器人已在国内多家8英寸及12英寸晶圆厂、先进封装厂实现规模部署，提供从单台改造到整线自动化的完整解决方案。如需获取针对性晶圆厂布局模拟数据、样机测试报告及ROI计算工具，请联系：
咨询专线：15250417671
官网：https://www.hiwinautech.comTAG标签：晶圆运输机器人 洁净室机器人 半导体晶圆搬运 上银晶圆机器人 ±0.1μm级精度机器人 300mm晶圆传输 OHT天车兼容 半导体良率提升 晶圆产能瓶颈破解
