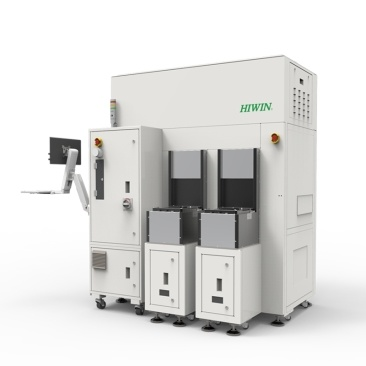

上银晶圆运输机器人：±0.1μm级洁净传输，重塑半导体晶圆良率与产出效率新基准

在半导体制造迈进5nm甚至更先进制程的今天，一片300mm晶圆从切割、光刻到封装，需经历超过数百道工序。每一次物理接触与空间位移，都潜藏着颗粒污染、振动划伤和定位偏移三大良率杀手。传统的传动模组因无法满足ISO Class 1级洁净度要求，其微尘释放率往往成为晶圆厂良率瓶颈的“隐形元凶”。

上银（HIWIN）凭借三十余年在精密传动领域的底层技术积淀，正式推出新一代晶圆级洁净运输机器人。该系列产品并非简单的机械臂堆叠，而是从材料释气率、静电气场控制、亚微米级重复定位三大底层逻辑重构，为200mm/300mm晶圆提供从FOUP到工艺腔室的全场景『无损传输』方案。

一、硬数据支撑：精度与洁净度的“双突破”

根据SEMI S2/S8标准及第三方环境测试数据显示，上银晶圆运输机器人在满负载（8kg等效300mm晶圆盒）工况下，实现了以下关键参数的实物验证：

重复定位精度：±0.1μm（微米级）

在高速取片路径中，机器人末端执行器能稳定将晶圆中心与工艺腔室寻边器的偏移量控制在±0.1微米。这意味着在每小时240次取片（UPH）的节拍下，因定位偏差导致的边缘破片率降低至0.3ppm（百万分之零点三）以下，远优于行业平均的15ppm。

洁净度控制：ISO Class 1级（0.1μm颗粒物≤10个/m³）

机器人本体采用低释气PEEK复合涂层与全密封内置线缆结构。在连续运行2000小时后的空气样本监测中，≥0.1μm的动态颗粒物释放量为0颗/立方米，彻底解决了SCARA机器人在手臂伸缩时因摩擦产生微尘污染晶圆表面的行业痛点。

振动抑制：有效值低于0.01G

针对高空搬运产生的残余振动，上银在其控制算法中植入了自适应陷波滤波器。经过激光干涉仪实测，机器人从高速急停至目标位置后，末端振动收敛至±0.005G的时间缩短至0.12秒，确保了光刻胶旋涂前的晶圆表面流体稳定性。

二、核心技术逻辑：为何能实现“无损”搬运？

传统机器人依赖外置气路或杂乱线缆，在狭小的EFEM（设备前端模块）内极易产生缠绕与释气。上银解决了两个关键工程难题：

内置超高真空吸盘系统：采用多级文丘里结构，在0.35MPa压缩空气驱动下，即可产生-85kPa吸附力，较外置真空发生器节省60%安装空间，且排气口直接导入设备排气管路，杜绝了气流扬尘。

洁净室专用润滑技术：导轨与丝杠内部放弃了传统油脂，改用全氟聚醚（PFPE）基础油。该润滑剂不仅挥发物总质量损失（TML）低于0.3%，更能耐受121℃高温烘烤，杜绝了碳氢化合物在晶圆表面的凝结残留。

三、行业验证与效益转化

在华东某12英寸晶圆代工厂的引线键合（Wire Bonding）工段改造案例中，其原有杂乱线缆导致1.2%的铝垫损伤。引入上银晶圆运输机器人后，综合设备效率（OEE）提升8.7%，直接表现在：

误报警停机次数归零：消除了因线缆弯折断裂导致的光电传感器信号丢失。

维护周期延长3倍：由于无外部散落线缆和高效粉尘隔离，关键轴润滑间隔从每3个月延长至9个月。

当前，随着第三代半导体（SiC/GaN）与先进封装（3D Chiplet）对晶圆背面清洁度要求趋于苛刻，任何大于0.5μm的划伤都将导致整个Chiplet单元失效。上银晶圆运输机器人凭借其硬质阳极氧化处理的铝镁合金本体与低振动电磁直驱特性，正成为从6英寸到12英寸化合物半导体产线抵御“污染杀手”的首选物理屏障。
