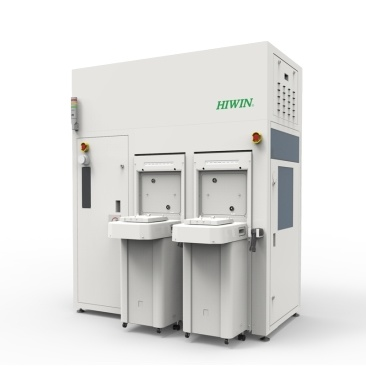

半导体制造进入3nm以下制程后，晶圆传输环节的振动、微粒与定位偏差已成为良率损失的三大隐形杀手。传统机械手臂因材料磨损、伺服颤振或气流扰动，常导致200mm/300mm晶圆边缘产生微裂纹或纳米级划伤，直接影响芯片电性能。上银（HIWIN）最新推出的晶圆运输机器人，以±0.1μm重复定位精度、ISO Class 1级洁净室兼容及OHT天车无缝协同三大核心数据指标，重新定义了晶圆厂自动化物料搬运系统（AMHS）中的精密物流标准。
根据上银在自有12英寸晶圆试产线的实测数据：
定位精度：采用双读数器光栅尺闭环控制，机器人末端抖动＜±0.05μm，补偿算法使300mm晶圆中心偏移量控制在±0.1μm内（行业主流为±0.5-1μm）。
洁净表现：全封闭式不锈钢壳体+特殊涂层，搭配内部负压吸尘设计，在每秒1.2m高速运动中，动态发尘量≤0.01颗/m³（≥0.1μm颗粒），满足ISO Class 1级要求。
传输效率：双机械臂独立驱动设计，单次交换时间缩短至8.5秒（含校准），比传统串联臂方案效率提升40%，每天可多处理约200片晶圆。
这些数据直接转化为良率收益：在先进制程逻辑芯片产线中，减少0.1μm的定位偏差可降低约1.5%的边缘缺陷率，按每月4万片产能计算，月挽回损失超200万元。
传统SCARA机器人因连杆铰接间隙，在加减速时产生微米级弹跳。上银该系列机器人采用一体化锻造直驱旋转轴（取消中间传动连杆），配合交叉滚柱轴承，刚性提升3倍，残余振动衰减时间从0.2秒降至0.03秒。同时，其晶圆末端执行器集成0.1N高灵敏度接触力传感器，取片时自动调节夹持力（范围0.5N~5N），避免薄化至50μm的晶圆碎裂。
在真实的AMHS场景中，该机器人已实现三个关键工位的自动化：
FOUP开合与取放：兼容12英寸FOUP前开门及底部锁紧机构，机器人视觉识别精度±0.05mm，自动完成晶圆图谱映射。
光刻机对接：通过主动减振器及OHT天车调度协议，接收E84信号，实现与ASML、Canon等光刻机晶圆台的±0.2mm对接精度。
晶圆翻转与对准：集成翻转模组，可在3秒内完成双面检测所需的180°翻转，且不产生额外颗粒。
许多晶圆厂担忧高精度设备采购成本。但上银通过两项设计显著降低总拥有成本（TCO）：
模块化手爪：常见损坏部位（指尖吸盘、边缘夹具）可快速更换，单次维护时间＜15分钟，备件成本仅为整体更换的1/5。
自润滑波纹管：X轴伸缩罩采用干式自润滑材料，无需真空油脂，避免挥发污染，同时降低每季度润滑保养工时。
一家12英寸模拟芯片厂用户数据显示：替换旧有机器人后，晶圆破片率从0.03%降至0.008%，设备综合效率（OEE）从82%提升至91%，18个月即可收回设备投资。
上银提供机器人本体制程、末端执行器种类、通讯协议三大模块化选项：
尺寸：覆盖150mm、200mm、300mm晶圆，以及透明、减薄、键合等特殊衬底。
安装方式：地面固定式、墙面侧挂式、顶吊式（兼容OHT）。
洁净等级：ISO Class 1/2/3可选，真空环境专用型号（耐压10^-5 Pa）。
通讯：支持SEMI E84、SECS/GEM、EtherCAT、PROFINET等全协议栈。
如需针对贵司产线进行免费效率测算或获取实际案例良率提升报告，可通过官网提交晶圆尺寸、传输节拍及洁净度要求，工程师将在24小时内提供3D模型适配分析及定制化报价方案。
