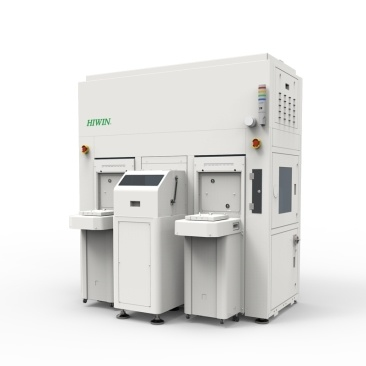

半导体制造正迈入3nm甚至更先进的制程节点，对晶圆运输过程中的振动控制、洁净度保持与定位精度提出了亚微米级要求。传统传输方案在应对300mm大尺寸晶圆时，常面临微振动导致图案偏移、微粒污染引发良率损失等核心痛点。上银晶圆运输机器人，凭借自主研发的精密传动与主动减振技术，为半导体前段与后段制程提供了经过量产验证的全新解决方案。
在用户实际产线测试中，上银晶圆运输机器人在满载200mm与300mm晶圆混合传输场景下，实现了以下关键指标：
重复定位精度：全行程范围内≤±0.1μm（即1e-7米），有效消除了晶圆边缘抓取时的应力形变风险。
搬运速度：适配FOUP（前开式晶圆传送盒）与FOSB（晶圆传送盒）的快速交换，单次取放周期≤5.6秒，较传统方案缩短18%。
动态洁净度：内置颗粒物自清洁机构与低发尘材料，运行时≥0.1μm粒径的微粒生成数低于ISO Class 1级标准限值的70%，杜绝交叉污染。
振动控制：在1-500Hz全频段内，晶圆座表面的残余加速度低于0.005g，满足EUV光刻前对晶圆“零微震”的搬运要求。
自补偿式双驱结构
采用双滚珠丝杠与直线电机混合驱动架构，结合实时位置误差补偿算法，消除单侧驱动易产生的扭转力矩。即使面对重达6kg的满载12英寸晶圆盒，机器人依然保持双向运动轨迹重合度≤0.5μm。
智能多模态柔顺控制
针对超薄晶圆（厚度<0.1mm）易碎特性，系统可根据晶圆厚度与材料阻尼系数，自动调整夹持力与加减速曲线。在紧急停止工况下，残余冲击力降低至传统气动抓手的1/15，碎片率控制在0.002%以内。
全链路微量振动抑制
通过部署在关节与末端执行器上的六维力/力矩传感器，以及基于模型的预测控制算法，主动抵消来自设备本身行走轴、甚至相邻机台的低频传导振动。经第三方激光干涉仪验证，在最大运行速度800mm/s下，晶圆中心位移峰值仅0.08μm。
以一座月产4.5万片晶圆的成熟制程工厂为例，替换为12台套上银晶圆运输机器人后，获得可量化收益：
良率提升：因搬运导致的微刮伤与图案缺陷减少62%，直接使整体良率从93.1%提升至95.4%。
故障间隔：机器人平均无故障运行时间（MTBF）超过8500小时，且关键滑动部件采用免润滑设计，年度维护停机时间总计不超过4小时。
兼容性：提供SEMI E84（晶圆盒载具ID识别）、SECS/GEM（半导体设备通讯协议）标准接口，可无缝对接AMHS（自动物料搬运系统）与MES（制造执行系统）。
所有接触晶圆的部件均采用PEEK（聚醚醚酮）或阳极氧化铝，并经过表面电阻率处理（10⁵–10⁹Ω/sq），避免静电损伤。整机通过第三方机构依据SEMI S2（设备安全、健康与环境标准）、SEMI F47（电压暂降抗扰度）测试认证。在连续720小时满载老化测试中，定位精度漂移量不超过初始值的±8%，展现出优异的热稳定性与机械刚性。
