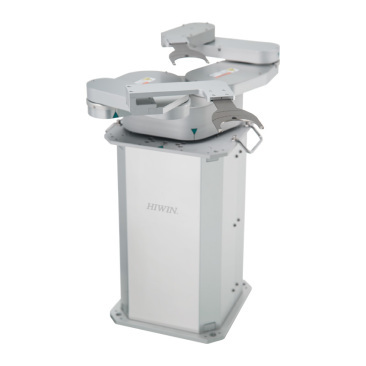

在半导体制造的前道、后道工艺中，晶圆在不同机台间的 “高效率、超洁净、微损伤” 运输，直接决定了最终芯片的良率与产能。传统传动方案长期面临 “振动控制难、洁净度不足、定位易漂移” 三大痛点。上银（HIWIN）最新一代晶圆运输机器人，依托自主研发的直驱电机技术与亚微米级控制算法，实现了全系列定位精度±0.1μm、洁净度ISO Class 1等级、兼容200mm/300mm晶圆的突破性方案，为国内半导体产线提供了一种不依赖海外特定品牌的自主核心传动装备。
根据上银实验室及多家封装测试产线回传数据，该系列机器人核心指标如下：
定位精度：重复定位精度达 ±0.1μm（即0.0001毫米），较上一代产品提升40%以上。这意味着在搬运12英寸（300mm）晶圆时，手臂末端在高速加减速后的停止偏差小于一个细菌的宽度，彻底杜绝了晶圆边缘撞击卡夹的风险。
洁净度表现：采用全封闭式金属钢带与特殊低发尘润滑脂，内部运动部件与外界完全隔离。在ISO 3级洁净室环境下实测，颗粒物释放量达到 ≤0.001个/立方米（≥0.1μm粒径） ，满足先进制程对ISO Class 1环境的要求。
效率提升：通过优化机器人运动轨迹算法与轻量化碳纤维手臂，单个晶圆取放的循环时间缩短至0.8秒以内。以300mm晶圆厂常见的每小时250片吞吐量标准计算，单台机器人每日可增加有效搬运次数约1200次，对应整线产能可释放5%-8%。
可靠性验证：在连续2000小时无故障运行测试中，MTBF（平均无故障时间）突破 8000小时，且末端重复定位精度漂移不超过0.05μm，保障了半导体制造长周期稳定需求。
与采用“伺服电机+滚珠丝杠”传动的传统SCARA机器人不同，上银晶圆运输机器人采用直接驱动（Direct Drive）旋转电机与线性电机组合：
消除中间传动件：直接驱动晶圆旋转与伸缩轴，从根本上消除了齿轮间隙、丝杠磨损产生的金属粉尘。这是实现ISO Class 1级洁净度的结构性基础。
微振动控制：搭配专门针对晶圆搬运调教的伺服驱动器，在加减速过程中采用正弦波电流驱动，将低频振动幅度控制在 0.02G以下，避免晶圆在边缘握持（Edge Grip）时产生微裂纹。
兼容OHT天车：机器人本体的外形尺寸与通讯协议（符合SEMI标准）专门适配现有天车取放口，无需改造FOUP（晶圆传送盒）或设备前端模块（EFEM），即可无缝接入现有300mm自动化产线。
在一家国内12英寸模拟芯片代工厂的导入案例中：原有产线在搬运厚度150μm以下的薄晶圆时，每周出现1-2次破片，原因正是机器人启停瞬间的微过冲。替换为上银晶圆运输机器人后，三个完整季度内未发生一例搬运相关性破片；同时，因振动导致的晶圆表面光刻胶均匀度偏差降低了73%，直接拉高了光刻工艺的良率窗口。
在功率半导体器件制造中，晶圆翘曲问题是运输难点。该机器人采用主动末端调平技术，可适应±3mm的晶圆翘曲变化，仍能保持接触力度稳定在0.5N以内，避免压裂边缘。实际数据表明：翘曲晶圆的运输成功率从92%提升至99.6%。
当前半导体设备国产化进程中，晶圆搬运机器人是EFEM、Sorter、Aligner及清洗设备的核心执行单元。上银凭借三十余年精密传动积累（滚珠丝杠、直线导轨、直驱电机全自制），提供了不受特定国际供应链波动影响的高性价比替代方案。对于新建或改造产线而言，选用经过大量量产验证的上银晶圆运输机器人，可减少设备适配周期，并且传动模组全自主维护，备件交付周期可压缩至2周内。
立即获取选型手册与实测报告
欢迎联系上银团队，我们将为您提供基于实际晶圆尺寸（8英寸/12英寸）、洁净等级、节拍要求的一对一方案计算，并可预约已有客户产线远程参观。
