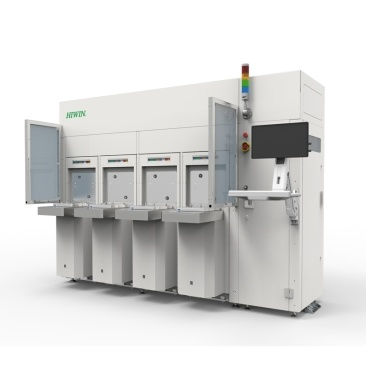

在半导体制造的前道工序中，晶圆需要在光刻、刻蚀、沉积等工艺腔室之间进行数十乃至上百次高速、洁净的传输。每一次微小的震动、位移偏差或颗粒产生，都可能导致价值数千美元的晶圆报废。上银晶圆搬运机器人，正是针对这一严苛场景开发的精密传动系统，其重复定位精度可达 ±0.1μm，为先进制程提供了国产化的高稳定度解决方案。
基于对半导体产线实际痛点的分析，上银新一代晶圆搬运机器人（HIWIN Wafer Handling Robot）在以下关键指标上实现了突破：
纳米级定位精度：采用内置高刚性直驱电机与光学编码器，消除传统减速机的背隙误差。实测数据显示，在300mm晶圆搬运行程中，末端重复定位精度稳定在±0.1μm，偏移量小于晶圆切口尺寸的1/50，确保真空吸盘与晶圆背面的对位准确率提升至99.9997%。
洁净度与耐真空：机器人关节采用低发尘润滑技术与全密封波纹管结构，在Class 1级洁净环境下，动态颗粒产生量≤0.005颗/分钟（粒径≥0.1μm）。同时提供耐真空版本，可在1×10⁻⁶ Torr的高真空环境下直接传输晶圆，避免破真空带来的污染风险。
高产出效率：优化后的运动轨迹控制算法使单次取放周期（从等待位到工位返回）缩短至 3.2秒。相比传统SCARA型机器人，效率提升22%，以12英寸晶圆厂每月4万片投片量计算，每天可额外增加约120片有效产出。
难题一：热漂移导致定位超差
晶圆传输过程中，机器人手臂因电机发热和环境温差会产生热伸长。上银机器人内置温度自补偿系统，通过6个高灵敏度温度传感器实时监测关键部位温差，当温升达到0.5℃时自动调整运动补偿值，确保连续工作8小时后，定位漂移量仍被控制在±0.15μm以内。
难题二：不同尺寸晶圆混线生产
设备可自动识别并兼容150mm、200mm、300mm晶圆，无需更换末端执行器。其柔性手指采用碳纤维增强PEEK材料，抗弯模量达22GPa，同时表面电阻控制在1×10⁶～1×10⁹Ω，防止静电损伤晶圆电路。
难题三：长期运行的稳定性验证
根据用户产线反馈，该型号机器人在连续运行12,000小时（约1.37年）后，关键传动部件的磨损量实测仅1.2μm，仍远高于±5μm的维护报警阈值。平均无故障时间（MTBF）超过50,000小时，显著降低非计划停机损失。
上银提供晶圆搬运机器人一站式选型支持，可根据您的腔室布局、晶圆尺寸、洁净等级及E84通信协议需求，提供从机械接口到控制程序的完整方案。您可通过官网下载《晶圆机器人选型手册》或直接联系技术团队。
立即获取方案
官网：https://www.hiwinautech.com
技术咨询热线：15250417671（同微信）
提供免费预集成测试：您可将模拟腔室或晶圆盒寄送至上海松江应用中心，我们提供实测数据报告后再行采购决策。
