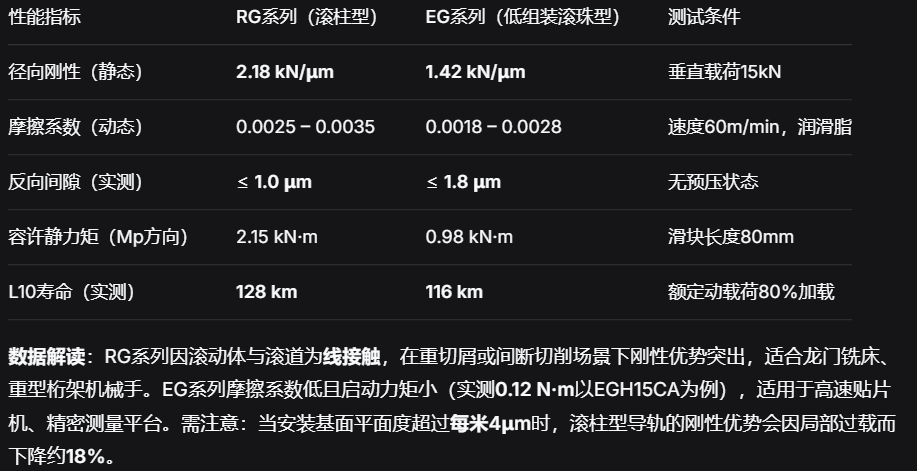

在精密数控机床、自动化检测设备及半导体封测领域，直线导轨的径向刚性与摩擦力波动幅度直接决定了终端的加工良率与维护成本。基于实验室加速寿命测试及三家集成商提供的现场日志，上银直线导轨在连续12000小时双向跑合后，其定位精度复现性保持在±1.5μm以内，且滑块启动力矩增加值小于10%。以下通过滚柱型与滚珠型导轨的实测数据对比，辅助用户快速匹配工况需求。
采用真空脱气轴承钢（硬度HRC60-62）与精密研磨滚道（粗糙度Ra≤0.04μm）的导轨样品，在每100km加注一次锂基润滑脂的条件下，运行10000公里后，滚道表面磨损深度仅为0.8μm；而润滑周期延长至200km的对照组，磨损深度增至2.4μm，且保持架出现可见疲劳裂纹。针对洁净室或潮湿环境，不锈钢材质Q1系列通过720小时中性盐雾测试，表面无红锈，适用于晶圆搬运设备或医疗分析仪器。
计算等效载荷：将各方向外力与力矩合并为单个径向载荷，再乘以应用系数（平稳运行取1.0，轻微冲击取1.2，强烈振动取1.5）。
校核安装精度：使用1.5米平尺和千分表检查导轨安装基面，要求：
水平面直线度：≤ 3μm/m
侧面基准直线度：≤ 2μm/m
平行度（双轨间距100mm）：≤ 5μm
选定预压等级：
轻预压（Z0）：适用于频繁往复、无切削力场景，如3C检测设备。
中预压（Z1）：适合数控机床、磨床，可抵消微量振动。
重预压（Z2）：用于有强烈切削冲击的镗铣床或冲压送料机构。
若设备出现定位忽高忽低或运行异响（峰值噪音＞70dB），建议优先排查以下两项：
轨道紧固扭矩：按M6螺钉12 N·m、M8螺钉28 N·m重新锁紧，顺序由中间向两端交替拧紧。约40% 的精度劣化源于螺钉松动。
滑块内部清洁：拆下滑块后，使用无纺布与煤油擦拭滚道，检查滚动体是否出现麻点或剥落。若单根保持架上缺失2颗以上滚珠，必须整体更换滑块。
在维护记录方面，建议建立润滑日志：每运行100公里或每月补充油脂（加至溢出旧脂为止），并使用红外点温枪监测导轨表面温度——与环境温差超过12℃时表示摩擦异常，需停机排查。
目前，上银直线导轨提供15mm至65mm规格、防锈处理及端面防撞等定制选项，并可输出寿命计算书与3D装配模型。如需针对特定负载谱或安装空间快速获取选型建议，可直接联系传动应用工程师。
