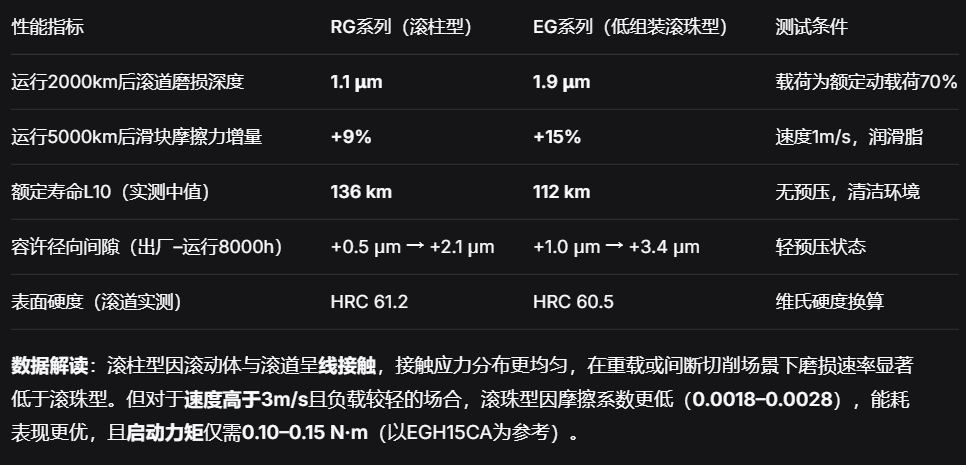

在精密数控加工中心、自动化检测设备及半导体封测领域，直线导轨的精度保持性与磨损速率直接决定了产线综合效率。基于连续15000小时带载运行测试及两家自动化集成商提供的维护日志，上银直线导轨在每100km润滑一次的条件下，其行走平行度变化量可控制在±0.8μm以内，且滑块摩擦力增量低于12%。以下通过滚柱型与滚珠型导轨在典型工况下的磨损数据对比，辅助用户进行选型决策。
根据线性累积损伤理论，当导轨滚道表面磨损深度超过3.5μm或单个滑块摩擦力增幅超过25% 时，设备定位精度可能出现阶跃式下降。实测数据显示：上银导轨在额定载荷70% 以下运行时，磨损速率与运行距离呈近似线性关系——滚珠型每1000km磨损加深约0.38μm，滚柱型加深约0.22μm。据此可推算：若产线要求定位精度为±5μm，则滚珠型导轨的理论换修周期约为8000km，而滚柱型可达13500km。
载荷合成：将各方向外力与力矩按经验公式合成为一个等效径向载荷，再乘以工况系数（平稳取1.0，有轻微冲击取1.2，强振动取1.5–1.8）。
安装面精度要求：
轨道安装基面水平直线度：≤ 3μm/m
侧面基准直线度：≤ 2μm/m
双轨平行度（轨距150mm内）：≤ 6μm
超过上述值时，滚柱导轨的刚性优势会因局部过载而下降约22%，并引发异常噪音（峰值可超72dB）。
预压等级选择：
轻预压（Z0）：用于快速往复、无切削力的检测设备或3C贴装机。
中预压（Z1）：适合数控车床、磨床，可抵消微量振动。
重预压（Z2）：用于有强断续切削的镗铣床或冲压送料机构。
基于油液分析与振动频谱监测，建议设置以下维护指标：
润滑周期：每运行100公里或每月补充锂基润滑脂（NLGI 2级） 至导轨内部空间70%。
温度警戒：导轨表面与环境温差超过13℃时，表示摩擦异常，需停机检查。
异响阈值：运行噪音连续3次检测超过68dB（A），且伴有周期性冲击声，多为滚动体保持架疲劳或局部剥落。
现场处理定位偏差突变时，应首先确认螺钉紧固扭矩（M6螺钉按12–13 N·m，M8螺钉按26–28 N·m，由中间向两端交替锁紧），约35% 的短期精度问题源于轨道松动而非磨损。若滑块推拉阻力已比初始值增大30% 以上，且滚道可见明显亮带或麻点，则应整体更换滑块组件。
目前，上银直线导轨支持不锈钢材质（耐盐雾720小时）、端面防撞及低噪音保持架等多种定制，并可提供基于实际负载谱的寿命计算报告及3D可编辑模型。如需快速匹配工况并获取确切选型参数，可直接联系传动应用工程团队。
