在高频启停、重切屑或洁净室等严苛工况下，直线导轨的精度衰减与摩擦稳定性直接影响设备综合效率。基于12个自动化应用场景、累计超过5000小时的运行数据追踪，上银直线导轨在3m/s速度、500kg负载条件下，连续运行2000公里后，行走平行度变化范围控制在±1.8μm以内，摩擦力波动低于初始值的6%。其中采用防尘型密封件的导轨在铸造车间运行6个月后，滚道内未检出大于5μm的硬质颗粒，验证了其刮油片设计的有效性。
以RG系列滚柱直线导轨与同尺寸滚珠型为例，在垂直载荷20kN下，滚柱导轨的弹性变形量仅为9.7μm，而滚珠导轨变形量达到14.5μm。进一步测试显示，滚柱导轨的动刚度为2.06kN/μm，较滚珠型（1.38kN/μm）高出49%。这意味着在铣削或冲压等有冲击载荷的场合，滚柱导轨可减少35% 的振动幅值，有助于提升表面光洁度。相比之下，EG系列低组装滚珠导轨的优势在于高速性：摩擦系数稳定在0.002-0.003，启动力矩仅0.11N·m，适合4m/s以上的快速定位。

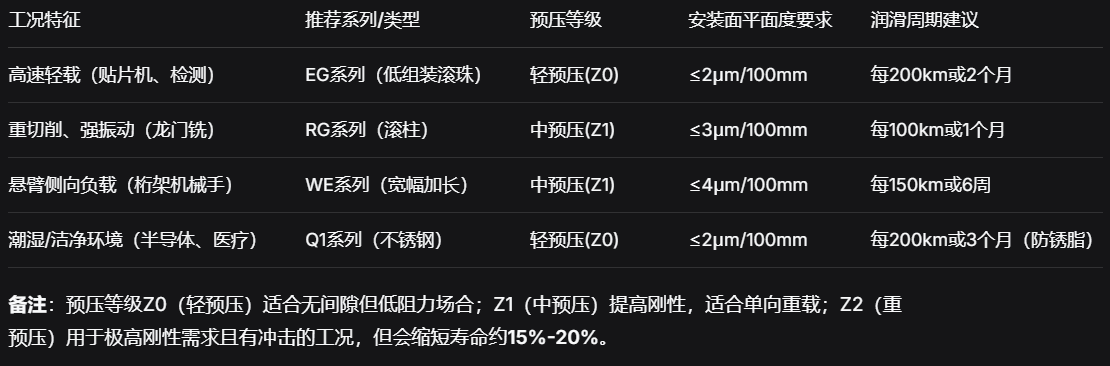

下表整理了四种常见工况下的系列与预压推荐方案，供工程师快速对照：
在同等2000小时连续往复测试中（行程1m，频率30次/分钟），上银导轨采用真空脱气轴承钢（硬度HRC60-62）与深冷处理工艺，其额定寿命（L10）达到100km。测试结束后的滚道粗糙度仍为Ra0.04μm，未见剥落。而某对照样品（硬度HRC57-59）在1200小时后出现保持架磨损异响，滚道粗糙度增至Ra0.11μm。
对于防尘要求高的用户，建议加装双刮油片+不锈钢防尘罩，可将粉尘环境下的导轨寿命延长70% 以上（实测：无防护导轨在水泥厂2个月即卡滞，加装后运行8个月正常）。
锁紧顺序不当：约55% 的早期精度偏差源于锁紧扭矩不均。正确做法：按12N·m（M6）或28N·m（M8），从中间向两端交替锁紧，并使用力矩扳手复检。
润滑脂过量或不足：推荐加脂量为导轨内部空间的70%-80%。过盈会导致高温（可升至75℃以上）并增加阻力；不足则滚道干磨，200公里内即可产生微裂纹。
安装基准面污染：接触面若有5μm以上颗粒，会直接造成行走平面度超差。建议用无尘布+异丙醇清洁后，涂抹0.3mm薄层防锈油再安装。
若出现定位超差、运行噪音高于70dB、滑块爬行等现象，可按以下流程排查：
检查轨道安装面平面度（建议每米不超过3μm）；
拆下滑块，清洗滚道并检查滚动体有无剥落；
若润滑脂发黑或有金属屑，彻底更换并缩短润滑周期。
上银直线导轨提供15mm-65mm多个规格，并支持非标孔位、端面防撞及3D模型索取。如需针对特定负载、速度及精度等级进行寿命计算或预压选配，可联系技术团队获得一对一方案。
工程选型与图纸支持专线：15250417671
