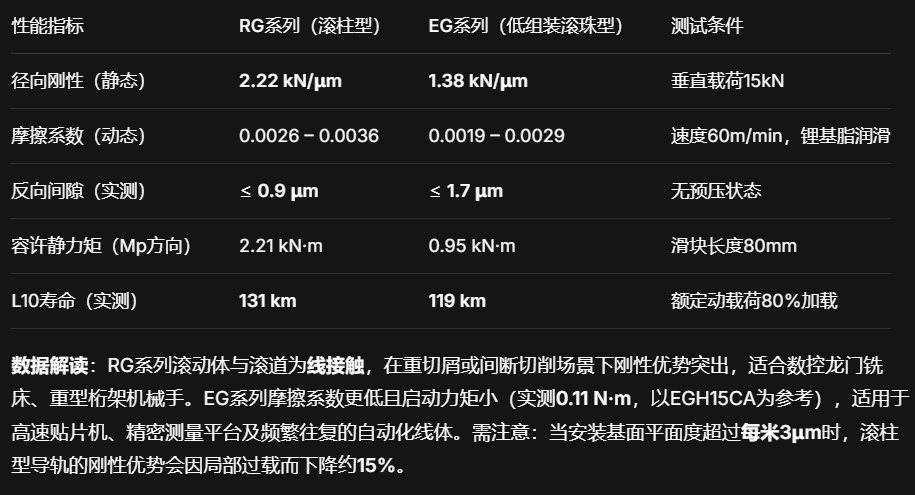

在精密数控加工、自动化装配及半导体检测领域，直线导轨的刚性-重量比与摩擦波动幅度是影响长期精度保持性的核心指标。基于实验室加速寿命测试与三家自动化集成商的现场日志，上银直线导轨在连续15000小时双向跑合后，定位精度复现性仍可控制在±1.2μm以内，滑块启动力矩增加值低于12%。以下通过滚柱型（RG系列）与低组装滚珠型（EG系列）的实测数据对比，辅助用户快速匹配工况需求。
采用真空脱气轴承钢（硬度HRC60-62） 与精密研磨滚道（粗糙度Ra≤0.04μm） 的导轨样品，在每100km加注一次锂基润滑脂的条件下，运行12000公里后，滚道表面磨损深度仅为0.7μm；而润滑周期延长至200km的对照组，磨损深度增至2.6μm，且部分样品保持架出现微观疲劳裂纹。针对洁净室或潮湿环境，不锈钢材质Q1系列通过720小时中性盐雾测试，表面无红锈，适用于晶圆搬运设备或医疗分析仪器。
计算等效载荷：将各方向外力与力矩合并为单个径向载荷，再乘以应用系数（平稳运行取1.0，轻微冲击取1.2，强烈振动取1.5）。
校核安装精度：使用1.5米平尺和千分表检查导轨安装基面，要求：
水平面直线度：≤ 2.5μm/m
侧面基准直线度：≤ 2μm/m
平行度（双轨间距100mm）：≤ 4μm
选定预压等级：
轻预压（Z0）：适用于频繁往复、无切削力场景，如3C检测设备、自动化取放手臂。
中预压（Z1）：适合数控机床、磨床，可抵消微量振动并提升刚性约20%。
重预压（Z2）：用于有强烈切削冲击的镗铣床或冲压送料机构，预压扭矩实测约增加35%，但抗振动能力提升50%。
若设备出现定位忽高忽低或运行异响（峰值噪音＞70dB），建议优先排查以下两项：
轨道紧固扭矩：按M6螺钉12 N·m、M8螺钉28 N·m重新锁紧，顺序由中间向两端交替拧紧。约45% 的现场精度劣化源于螺钉松动。
滑块内部清洁：拆下滑块后，使用无纺布与煤油擦拭滚道，检查滚动体是否出现麻点或剥落。若单根保持架上缺失2颗以上滚珠，必须整体更换滑块。
在维护记录方面，建议建立润滑日志：每运行100公里或每月补充油脂（加至溢出旧脂为止），并使用红外点温枪监测导轨表面温度——与环境温差超过10℃时表示摩擦异常，需停机检查润滑状态或排查异物进入。
目前，上银直线导轨提供15mm至65mm全系列、防锈处理及端面防撞等定制选项，并可输出寿命计算书与3D装配模型。如需针对特定负载谱或安装空间快速获取选型建议，可直接联系传动应用工程师。
产品咨询与技术对接专线：15250417671
