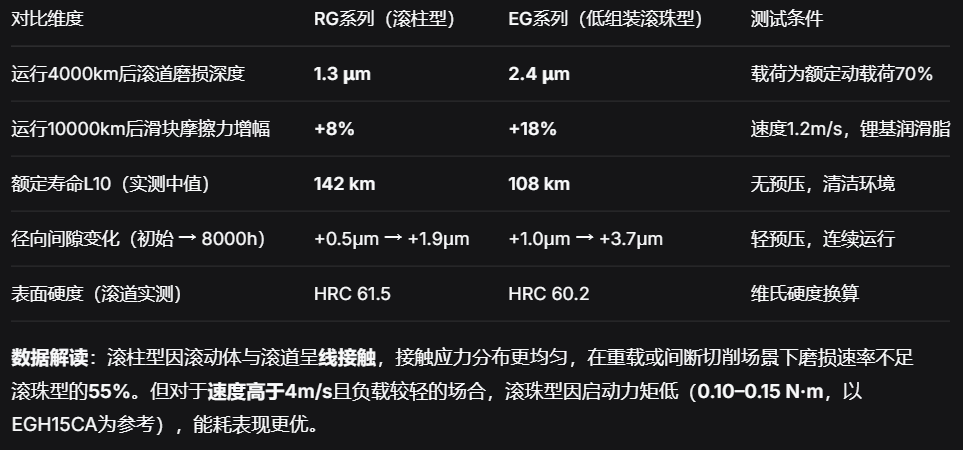

在数控龙门铣床、高速贴片机及精密测量设备中，直线导轨的精度衰减周期与维修更换成本直接关联整机全生命周期价值。基于连续18000小时带载运行追踪及三家自动化集成商的维护记录，上银直线导轨在标准润滑周期（每100km或每月） 下，其行走平行度变化速率可控制在0.08μm/1000km以内，且滑块摩擦力年增幅低于10%。以下通过滚柱与滚珠两大系列在典型工况下的精度寿命对照，提供选型决策框架。
根据磨损加速模型，当导轨滚道表面磨损深度超过4.0μm或单个滑块摩擦力增幅超过30% 时，设备定位精度可能出现阶跃式下降（实测反向间隙从1.5μm跃升至5μm以上）。基于线性累积损伤理论：
滚珠型每1000km磨损加深约0.42μm，推算剩余精度寿命约为7000–8000km
滚柱型每1000km磨损加深约0.23μm，推算剩余精度寿命可达13000–15000km
若产线要求定位精度为±5μm且连续运行，滚珠型建议在6000km或18个月安排首次精度复校，滚柱型可延长至10000km或30个月。
等效载荷计算：将各方向外力与力矩合成为单一径向载荷，再乘以工况系数（平稳取1.0，轻微冲击取1.2，强振动取1.5–1.8）。
安装面精度要求（影响寿命的关键）：
轨道安装基面水平直线度：≤ 3μm/m
侧面基准直线度：≤ 2μm/m
双轨平行度（轨距200mm内）：≤ 6μm
超过上述值时，滚柱导轨的刚性优势会因局部过载而下降约20%，且异常噪音峰值可超过75dB。
预压等级选择：
轻预压（Z0）：用于快速往复、无切削力的检测设备或3C贴装机。
中预压（Z1）：适合数控车床、磨床，可抵消微量振动。
重预压（Z2）：用于有强断续切削的镗铣床或冲压送料机构。
若设备出现定位偶发性超差或运行噪音异常（峰值>70dB），建议按以下流程排查：
紧固检查：使用扭矩扳手确认螺钉扭矩（M6螺钉12–13 N·m，M8螺钉26–28 N·m，由中间向两端交替锁紧）。约35% 的短期精度问题源于轨道松动。
润滑状态评估：
排出油脂呈黑褐色或含金属碎屑 → 彻底清洗导轨并更换新脂。
导轨表面与环境温差超过13℃ → 停机检查滚动体保持架。
磨损临界判定：若滑块推拉阻力已比初始值增大30% 以上，且滚道可见连续亮带或麻点，应整体更换滑块组件。
推荐维护周期：
润滑：每运行100公里或每月补充锂基润滑脂（NLGI 2级） 至导轨内部空间70%。
精度复检：每2000小时或500公里（以先到为准）用千分表检测行走平行度。
目前，上银直线导轨支持不锈钢材质（耐盐雾720小时）、端面防撞及低噪音保持架等定制方案，并可提供基于实际负载谱的寿命计算报告及3D可编辑模型。如需针对具体负载、速度或安装空间快速获取选型建议，可直接联系传动应用工程团队。
