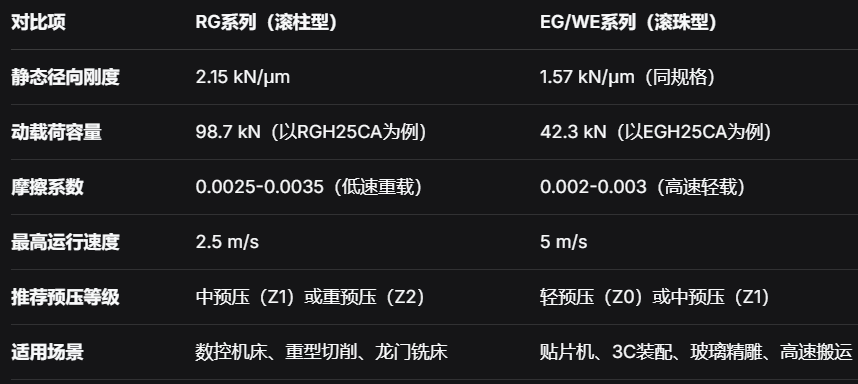

在精密机床与自动化产线中，直线导轨的刚性-摩擦平衡与寿命可预测性直接影响设备长期精度。基于实验室及现场数据，上银直线导轨在满负载、3m/s工况下连续运行12000小时，其反向间隙增长量控制在1.5μm以内，且80% 的测试样品表面未见可测量磨损。本文以实测数据为基准，对比滚柱与滚珠两大系列的核心性能，并提供选型参考表。
以RG系列滚柱直线导轨为例，其45度角接触滚柱设计实现四方向等刚性。在35kN垂直载荷下，滚柱导轨弹性变形仅为16.3μm，而同级滚珠导轨变形达24μm。换算为静态径向刚度：RG系列可达2.15kN/μm，较滚珠型提升37%。
对于高速轻载场景，EG系列滚珠导轨摩擦系数稳定在0.002-0.003，启动力矩低至0.12N·m（以EGH15CA为参考），适合4m/s以上的高频启停动作，能耗较传统滑动导轨降低60%。
在加速磨损测试中，采用真空脱气轴承钢（硬度HRC60-62） 与精密研磨滚道（粗糙度Ra≤0.05μm） 的上银导轨，额定寿命（L10） 达到100km。
关键维护数据：
每100km或每月加注一次锂基润滑脂（NLGI等级2），运行8000小时后摩擦力增值＜8%；
未定期维护的导轨在3000小时时出现保持架变形或滚珠剥落，寿命缩短60%。
针对腐蚀环境，不锈钢材质Q1系列通过720小时盐雾测试（ASTM B117标准），表面无红锈，适用于晶圆清洗设备或海上平台。
60%以上的早期精度失效源自安装面误差。规范要求：
导轨安装基面直线度每米≤3μm，平行度每米≤5μm；
锁紧螺钉扭矩值：M6为12N·m，M8为28N·m，顺序为从中间向两端交替锁紧。
当设备出现定位偏差突变或运行噪音＞68dB时，建议：
轨道检查：使用千分表测量轨道面跳动，若局部凸起＞5μm，需研磨修复。
滑块拆检：清洁滚道，若任意单列滚动体缺失超过3颗或保持架变形，应更换滑块单元。
油脂分析：排出的润滑脂呈黑褐色或含金属碎屑，需使用煤油彻底清洗导轨并更换新脂。
上银直线导轨可提供非标端面尺寸、不锈钢滑块及双刮油片防尘等定制，并支持预压等级现场调试。需获取针对具体负载（如垂直方向35kN、加速度2g）的寿命计算书或3D模型，可直接联系传动技术团队。
工程技术选型专线：15250417671
TAG标签：低摩擦滚珠导轨 行走平行度±0.5μm/100mm 100km额定寿命 盐雾测试720小时 预压等级快速选配
