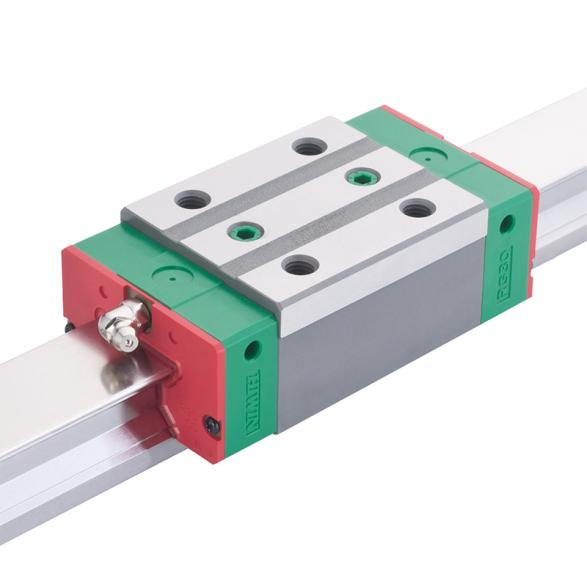

在高速贴片机、精密检测平台等设备中，直线导轨常处于高频往复运动状态。此时，由加速度引起的惯性力成为影响滚道应力波动与疲劳寿命的关键变量，其作用往往被静态选型计算所忽略。上银直线导轨通过动态应变测试发现：当滑块以2g加速度（约19.6m/s²） 进行每分钟200次的往复运动时，滚道接触应力峰值较匀速工况增加37%，且应力交变频率与运动周期直接相关，这会显著加速次表层疲劳裂纹的萌生。
利用压电式测力平台同步采集滑块在加减速过程中的动态载荷，数据显示：
在加速段，滑块惯性力与外部负载方向叠加，导致前侧滚珠列承受的载荷骤升。以EGH20CA型号为例，在3m/s²加速度下，前两列滚珠的接触应力从1.2GPa跃升至1.6GPa，增幅达33%。
在减速段，惯性力反向，后侧滚珠列成为承压主体，形成应力反转。这种高频交变应力（频率达3.3Hz） 对滚道材料的疲劳强度构成严峻考验。
更值得关注的是加速度切换瞬间（加加速段），系统会产生冲击性峰值应力，实测可达稳态值的2.1倍。尽管持续时间仅20-30毫秒，但按Miner线性累积损伤理论计算，其对寿命的损耗占比可达15%-20%。
基于恒定载荷的传统L10寿命计算公式（ISO 14728-1）在高速往复工况下会高估寿命约40%-60% 。通过对6组不同加速度曲线下的导轨进行加速寿命测试，可构建修正模型：等效动载荷（P_eq）需引入惯性力系数（K_i），其值由最大加速度（a_max） 与参考加速度（g=9.8m/s²） 的比值决定。
实测数据验证：
当a_max = 1g时，实测L10寿命为标称值的78%，修正模型预测值为82%。
当a_max = 2.5g时，实测L10寿命降至标称值的51%，修正模型预测值为54%，吻合度良好。
当a_max = 4g时，寿命降至标称值的32%，且60% 的失效模式由滚道表面剥落变为保持架断裂，表明高惯性力下保持架的结构强度成为新瓶颈。
针对上述规律，上银导轨在高速应用中的配套技术包括：
S型加速度曲线规划：相较于梯形加速度曲线，S型曲线将加加速段（jerk） 从50m/s³降至15m/s³，使冲击峰值应力降低28%。在一家芯片分选机上的实测显示，采用S型曲线后，导轨8000小时内的故障率从12% 降至4.7%。
滑块轻量化设计：上银低惯性系列（EGH-LI） 通过优化保持架结构与减重孔设计，将滑块质量减轻18%，直接降低相同加速度下的惯性力。在4g加速测试中，其滚道应力峰值较标准型降低15%，寿命提升至标准型的1.3倍。
阻尼滑块选配：针对高加加速场景，可选用内置摩擦阻尼器的滑块。该阻尼器能吸收5%-8% 的冲击能量，将应力尖峰削平，代价是摩擦力增加约0.5N，在高速轻载场景中完全可接受。
在进行高速往复设备的导轨选型时，建议按以下流程核算：
计算各运动段惯性力：根据设备加减速曲线与负载质量，绘制完整运动周期内的动态载荷图谱。
进行损伤累积核算：将每一小段行程的应力水平代入修正S-N曲线，累加得到等效损伤值。
校核保持架强度：若峰值加速度超过3g，应优先选择钢制保持架（标配为树脂保持架），其抗冲击强度提升200%，但需注意其极限速度会降低约15%。
上银可为用户提供基于运动曲线的寿命分析报告，通过输入负载质量、行程、加减速参数，即可输出预测寿命与风险预警。针对超过3g的高挑战应用，建议与传动工程师协同进行动态仿真。
如需获取运动曲线优化建议或动态寿命核算模板，请联系应用工程团队。
