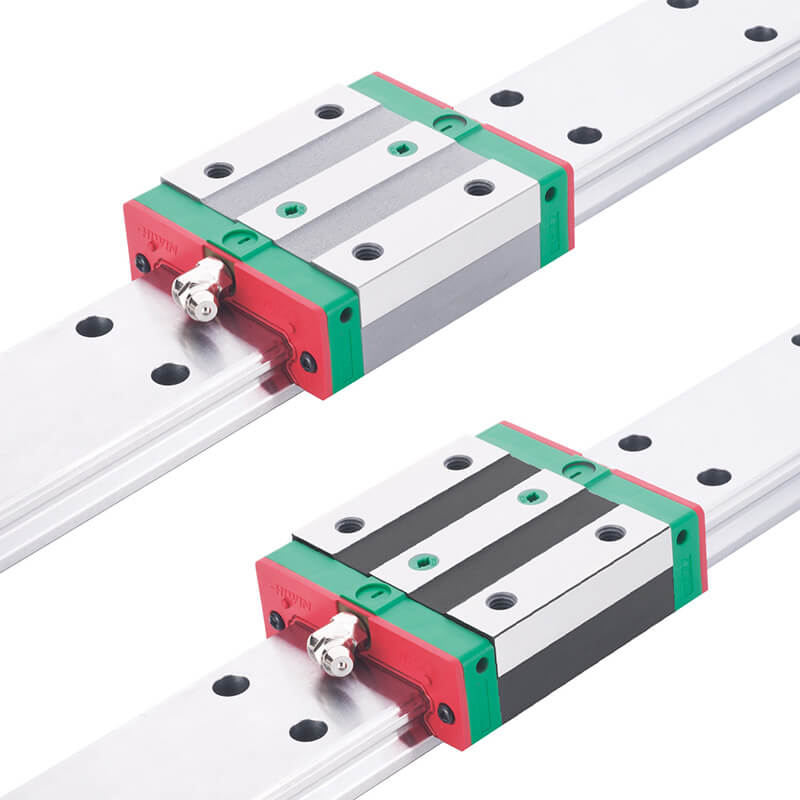

在直线导轨的现场应用中，安装基面精度不足是导致预压失效与寿命缩短的首要因素，其影响甚至超过润滑不当。上银直线导轨基于安装容差敏感性实验发现：当轨道安装基面的水平直线度从标准的2μm/m劣化至6μm/m时，即使采用同一预压等级（Z1）的导轨副，其有效预压量会从设计的8μm急剧衰减至2μm，同时导轨的径向刚性下降45%。更严峻的是，局部高点引发的接触应力集中，可使滚道在2000公里处即出现疲劳剥落，寿命较规范安装环境缩短65%。
预压是通过滚珠与滚道间的弹性压入量实现的。当安装基面存在凸起（+4μm）或凹陷（-3μm）时，导轨本体被迫发生弯曲变形。这种变形导致：
凸起区域：滚道间隙被压缩，预压从轻预压（Z0） 跃升至重预压（Z2） 水平，局部接触应力超过2.5GPa，加速疲劳。
凹陷区域：滚道间隙扩大，预压丧失殆尽，滑块在此处出现间隙游移，反向间隙从1μm骤增至6μm。
采用有限元接触分析模拟显示：在6μm/m平面度误差下，导轨全长范围内有效接触的滚珠数量仅占设计值的68%，导致负载由少数滚珠承担，其额定动载荷（C） 实际折减系数达0.42。
通过对78组现场失效导轨的拆解分析，可清晰建立安装精度与磨损形态的关联：
单侧边缘磨损（亮带偏向一侧）：通常源于轨道安装基面的扭曲（双轨平行度超差）。当双轨平行度超过8μm/500mm时，滑块在运动过程中承受附加扭转力矩，导致滚道单侧磨损深度比另一侧大3.2倍。
周期性间隔磨损（等距压痕）：这是基面存在波状起伏（波长约100-200mm） 的典型特征。每个波峰处产生冲击载荷，使滚道表面形成间距均匀的麻点群，并在振动频谱中产生特征边频带。
采用电子水平仪（分辨率0.001mm/m） 与激光干涉仪进行安装面检测，是关键的控制手段：
基准导轨的“母轨法”校准：先将一根导轨作为基准，用扭簧比较仪测量其全长直线度。对于超差区域，采用刮研或涂覆可调垫片（厚度0.01-0.05mm） 的方式进行微米级补偿。刮研修正1μm凸起，通常需要3-5次反复测量-修正循环。
双轨平行度的动态调整：将第二根导轨安装后，用桥板与千分表跨轨测量。若发现平行度超差，可通过调整导轨压块的锁紧力进行微调，但需注意：单次调整量不宜超过3μm，否则会引起内部应力积累。
一个现场经验值：当使用扭力扳手按12N·m锁紧M6螺钉后，如果导轨直线度恶化2μm以上，说明安装基面存在弹性起伏，需检查基面下方是否有支撑缺失或刚性不足的区域。
若设备已出现因安装问题导致的精度劣化，存在一个“补救黄金窗口”：即在磨损深度尚未超过0.8μm前（通常对应运行里程1500-2000公里内），重新校准安装基面并更换同型号新滑块，可将导轨基体的剩余寿命恢复至设计值的85%。超过此窗口，滚道本身已产生塑性流变，此时只能整体更换导轨，成本增加2.5倍。
上银技术支持团队可提供安装面检测与精度复校指导服务，并附赠基面检测记录表（含水平度、平行度、直线度及扭矩校验四部分）。如需获取现场检测工具清单或预约技术指导，请直接联系应用工程团队。
安装精度评估与技术指导专线：15250417671
