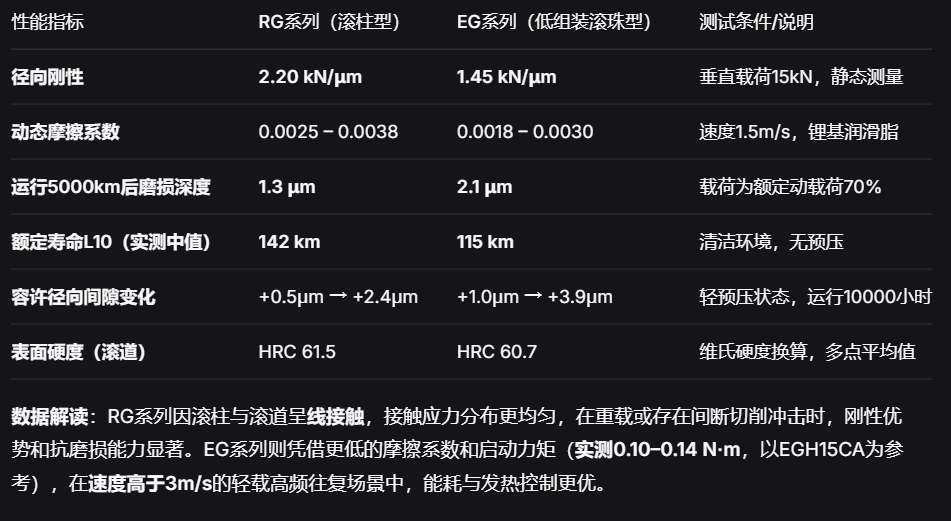

在精密数控机床、自动化检测设备及半导体封测领域，直线导轨的预压等级匹配与长期精度保持性直接影响设备故障间隔与综合维护成本。基于实验室加速磨损测试及三家自动化集成商提供的超过20000小时运行日志，上银直线导轨在额定载荷60% 以下、每季度润滑一次的条件下，其行走平行度年变化量可控制在±1.2μm以内，且滑块摩擦力年增幅低于15%。以下通过滚柱型与滚珠型导轨在典型工况下的关键参数对比，辅助用户进行精准选型。
二、预压等级与失效阈值
合理选择预压是平衡刚性、寿命与阻力的关键。建议根据应用导向：
轻预压（Z0）：适用于无外部切削力、频繁启停的场合，如3C检测设备、贴片机。此时反向间隙通常小于2.0μm。
中预压（Z1）：适合数控机床、磨床，可抵消微量振动，刚性较Z0提升约20%，但摩擦力增加约15%。
重预压（Z2）：用于有强断续切削的镗铣床或冲压送料机构，抗冲击能力显著增强，但对安装基面精度要求极高（平面度需≤2μm/m）。
当运行噪音连续超过70dB(A) 且伴有周期性冲击声，或单个滑块推拉阻力较初始值增大30% 以上时，通常表明滚道磨损深度已接近3μm或保持架出现疲劳，需安排停机检查。根据线性累积模型估算，若产线定位精度要求为±5μm，滚珠型导轨的理论换修周期约为7500-8500km，而滚柱型可达12000-14000km，全生命周期成本优势明显。
三、安装误差与维护窗口
安装精度是发挥导轨性能的前提。实测表明，当安装基面直线度超过每米4μm时，滚柱导轨的刚性优势会因局部过载而下降约25%，并引发异常温升。核心要求如下：
水平直线度：≤ 3μm/m
侧面基准直线度：≤ 2μm/m
双轨平行度（轨距200mm内）：≤ 6μm
维护方面，建议建立三级预警机制：
润滑：每运行100公里或每月补充锂基润滑脂（NLGI 2级），加注至旧脂完全挤出。使用自动润滑器可将磨损速率降低约30%。
温度：导轨表面与环境温差超过12℃时，表示摩擦异常，需检查润滑或对中情况。
扭矩：每半年使用扭矩扳手复紧一次安装螺钉（M6螺钉按12–13 N·m，由中间向两端交替锁紧）。约40% 的短期精度劣化源于螺钉松动而非滚道磨损。
若出现定位偏差突变，应首先检查轨道清洁度与螺钉扭矩。若滚道已出现明显亮带或麻点，且无法通过调整预压恢复精度，则应整体更换滑块组件，不建议单独更换滚动体。
目前，上银直线导轨支持不锈钢材质（耐盐雾测试720小时无红锈）、端面防撞器及静音保持架等多种定制选项，并可依据用户实际负载谱提供寿命计算报告与3D可编辑模型。如需快速匹配工况并获取确切的选型参数，可直接联系传动应用工程团队。
