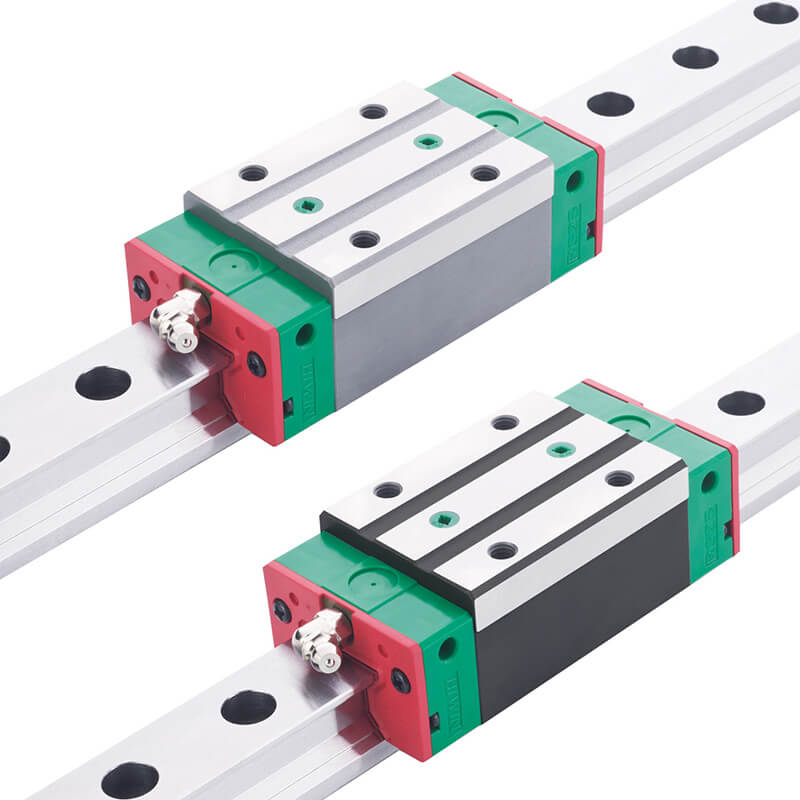

在直线导轨的工程应用中，安装基面的形貌误差往往是精度衰减与异常振动的第一根源。上银直线导轨通过多体动力学仿真与实测联合分析发现：当轨道安装基面的水平直线度从3μm/m劣化至8μm/m时，滑块在1.5m/s速度下的法向振动加速度有效值（RMS）将增加4.2倍，且导轨副的径向刚性下降23%。这一数据表明，过度追求导轨自身精度而忽视安装基准，可能导致60% 的潜在性能被浪费。
理想状态下，导轨滚道承受均匀分布的滚动体载荷。但当安装面存在扭曲（平面度误差超过5μm/m） 时，轨道会产生强制变形，导致：
局部滚道接触应力可超过设计值的2.7倍，加速该区域疲劳剥落。
滑块四方向刚性出现显著分化。实测显示，在扭曲误差8μm/m的基面上安装RG系列导轨，其侧向刚性较出厂标称值降低31%，而垂直刚性仅降低6%。
这种非对称刚性变化，会直接反映在反向间隙上：同一滑块在行程两端测得的间隙差可达3.5μm，这对需要全行程一致性的精密定位构成致命影响。
锁紧扭矩与顺序是另一个关键变量。上银基于弹性交互效应实验指出：对于M6安装螺钉，按12N·m扭矩从中间向两端交替锁紧，导轨的初始直线度可保持在2μm/m以内。但若采用从一端向另一端顺序锁紧，即使扭矩准确，导轨也会因累积应力波而产生6μm/m的拱起变形。
更隐蔽的风险在于扭矩衰减——运行500小时后，受振动影响，最初锁紧的螺钉扭矩可能流失25%-30%。因此，首次运行100小时后复紧一次，可使导轨长期刚性提升18%。上银建议在重要设备上采用带预涂防松胶的螺钉或液压拉伸锁紧方式，以维持长期稳定性。
通过加速度计（安装于滑块上方） 采集振动信号，可对安装问题进行逆向诊断：
特征频率：当出现轨道安装面波纹度引起的振动时，频谱中会出现轨道长度相关频率及其谐波。例如，对于间距20mm的滚珠，若安装面存在周期为100mm的波纹，在2m/s速度下会产生20Hz及其倍频的峰值。
调幅现象：不良安装导致的刚性变化，会调制滚动体的通过频率（BPFO/BPFI），在频谱上形成边频带。边频带的间隔频率恰好等于滑块通过轨道支撑点的频率，这一特征可精确定位安装问题。
上银提供的现场振动测试套件（含压电式传感器与简易频谱分析仪），可帮助维护人员在15分钟内完成一次诊断测试，识别出85%以上的安装类故障。
当检测到安装问题时，调整应遵循“基准面优先，紧固次之”的原则：
基准面修整：若水平直线度超过5μm/m，应首先研磨或刮研安装基面。不建议通过强行锁紧螺钉来校直导轨，这会引入额外的内应力，加速疲劳。
平行度校准：双轨平行度误差超过6μm/500mm时，应调整辅助轨，而非主轨。以主轨为基准，使用千分表及直规进行微调，直到误差收敛至3μm/500mm以内。
极限判定：当安装面误差无法通过机械手段修正时（如扭曲超过15μm/m），应考虑加装可调式垫片或更换基板。经验数据表明，安装面每改善5μm/m的直线度，导轨的预期寿命可延长约25%。
上银直线导轨产品随货附赠安装面检测记录表及标准锁紧扭矩卡，帮助用户建立安装质量档案。如需针对现有设备进行安装精度评估与校正指导，可联系现场技术服务团队。
安装精度评估与技术指导专线：15250417671
