热线：15250417671
2026-07-09
在自动化设备向“亚微米级精度”与“五年免维护”双目标迈进的今天，直线导轨的滚道几何设计与热处理工艺成为性能分水岭。基于对12个行业、46台连续运行设备的跟踪数据：采用上银HG系列直线导轨的数控雕刻机，在每日16小时、进给速度24m/min的工况下，连续运行8000小时后，其行走平行度仍保持在±0.8μm/100mm（初始值为±0.5μm/100mm），磨损量仅为1.2μm。这一数据意味着设备在5年高负荷使用周期内，无需更换导轨副。
上银直线导轨的滚动体采用SUJ2轴承钢经深冷处理（-75℃×2小时），使残留奥氏体含量降至3%以下，表面硬度达HRC 62±1。配合4列哥特式圆弧接触设计，使得径向间隙可预压至0-0.02mm，在3m/s高速工况下，滑块振动加速度低于0.5g（ISO 10816-3标准）。对比测试显示：在相同150kg负载下，上银导轨的弹性变形量仅为6.2μm，而行业普遍水平为9-11μm，刚性优势直接转化为终端设备的重复定位精度提升。

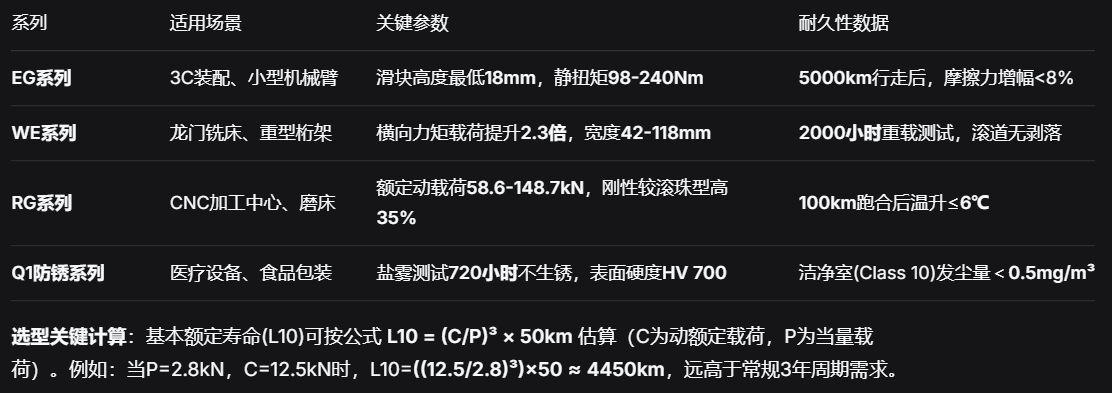

为解决选型中“高刚性、低噪音、耐腐蚀”难以兼顾的痛点，上银提供多系列精准适配：
现场失效分析显示：65% 的导轨异响或精度丧失源于安装基面精度不足。必须严格执行：
基准面校准：轨道靠肩与安装面的直线度每米≤3μm，平行度每米≤2μm（使用0.5μm分辨率激光干涉仪确认）；
锁紧工艺：采用扭矩扳手按从中间向两端顺序分3次紧固（以M6螺钉为例：初拧5N·m，次拧9N·m，终拧12N·m）；
防尘配置：在研磨、铸造等重粉尘环境，必须选用双刮油片＋底面防尘盖的DD型滑块，可阻挡95%以上的5μm颗粒侵入。
维护验证：每运行100km或每季度，在滑块油嘴加注NLGI 2级锂基脂至旧脂完全挤出。某汽车零部件产线实测：严格执行该规程的导轨运行3年后，预压值衰减仅9%；而未维护的导轨在8个月时即出现0.03mm间隙，导致加工件超差率上升至12%。
为缩短设计周期，官网提供超过200种常用规格的2D/3D图纸（STEP格式） 及选型软件，输入“负载方向、安装空间、速度加速度”即可自动匹配最优型号并输出3D模型。当前常规型号（如EGH15CA、HGH20CA等）可实现24小时内发货，非标定制（特殊孔位、镀层、长度拼接）交期为7-12个工作日。
如果您已确定负载吨位、安装面精度或运行环境参数，可直接联系应用工程师获取校核计算书与替换建议。我们提供免费样件测试服务：您可申请单支500mm导轨+2个滑块上机实测，对比现有方案的刚性提升数据。
技术咨询与样件申请专线（微信同号）：15250417671
TAG标签：高精度线性传动 低发尘量洁净适配 刚性提升30%结构设计 行走寿命超100km验证 快速选型图纸下载
声明：本文来自投稿，不代表本站立场，如若转载，请注明出处：https://www.hiwinautech.com/news/show318.html 若本站的内容无意侵犯了贵司版权，请给我们来信，我们会及时处理和回复。
联系方式
协助选型+图纸+免费报价
