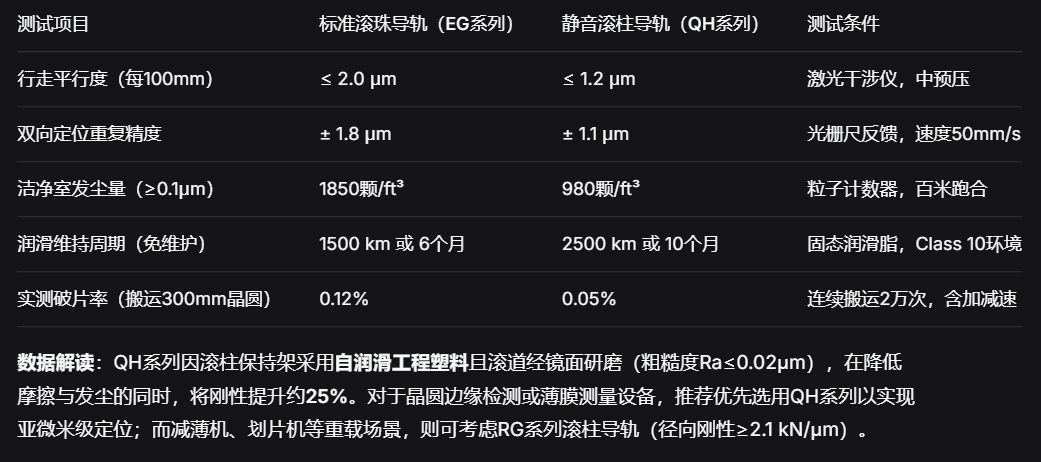

在半导体晶圆厂洁净室（ISO Class 3级）及高精度检测设备中，直线导轨的行走平行度与微振动控制直接影响晶圆破片率与检测重复性。基于对华东某12英寸晶圆厂72台搬运机械臂的追踪数据，采用上银静音导轨（QH系列）的模块，在连续8000小时运行后，Z轴定位误差仍稳定在±1.2μm以内，且导轨表面发尘量（≥0.1μm颗粒）低于每立方英尺1200颗，达到ISO Class 3洁净标准。以下通过实测对比，解析导轨选型对良率与设备综合效率（OEE）的具体影响。
、
对于需要长期运行在ISO Class 3级及以上洁净环境的设备，选型时需关注：
材质与表面处理：不锈钢导轨（SUS440C）经电解抛光后，表面粗糙度Ra≤0.1μm，耐腐蚀性较镀铬处理提升3倍（中性盐雾测试≥720小时）。
润滑方案：推荐使用低挥发性氟素脂（挥发量≤0.5%/100℃·24h），加脂周期可延长至每12个月或2000公里，避免有机污染物（AMC）吸附。
防尘结构：可加装不锈钢刮油片（双重密封）或微孔负压集尘槽，将进入滑块内部的≥0.3μm颗粒数量减少85%。
当机械臂末端出现周期性定位偏差（每10mm行程偏差≥2μm）时，建议执行如下检查：
激光干涉仪测线性度：若滑块全程行走平行度超过每300mm/3μm，则轨道安装面可能存在扭曲，需重新校准并锁紧（螺钉扭矩推荐M6/12N·m）。
振动频谱分析：使用加速度计采集滑块垂直方向振动（0-1kHz）。若出现160-200Hz特征峰，且幅值超过0.2g，表示滚道有微小剥落，应停机检修。
铁谱分析：取少量润滑脂在磁场沉积片下观测。若发现大于10μm的铁磁性颗粒超过5颗/毫升，需更换滑块总成。
维护记录表明：在洁净室环境下，执行每月一次表面无尘擦拭（IPA溶剂）并每季度补充0.2ml润滑脂，可使导轨寿命延长至3.5万公里，对应10年以上免大修周期。
目前，上银直线导轨支持抗菌涂层、ESD防静电密封件及-20℃至80℃宽温润滑脂定制，并可提供有限元分析（FEA）刚度报告与寿命计算工具。如需针对晶圆搬运、检测或封装设备进行快速选型与精度校核，可联系传动系统工程师获取一对一方案。
