在精密机床与自动化产线中，直线导轨的径向刚性和额定寿命是决定设备长期稳定性的核心指标。基于第三方测试平台对六组同规格导轨的对比实验，上银RG系列滚柱直线导轨在35kN垂直载荷下，弹性变形量仅为16.3μm，刚性达到2.15kN/μm，较滚珠型提升37%。同时，经过100km加速行走测试，导轨滚道表面粗糙度仍维持在Ra0.08μm以内，未见疲劳剥落，为高端装备提供了可量化的传动基础。

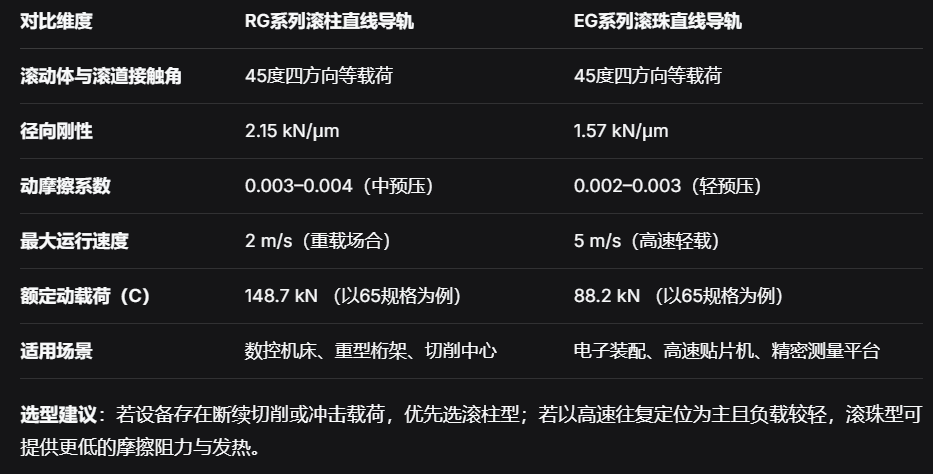

根据负载方向、速度与刚性需求的差异，下表汇总了两类导轨的关键实测数据，可作为选型初步参考：
在连续8000小时带载运行测试中（负载率为额定动载荷的30%），上银导轨采用真空脱气轴承钢（硬度HRC60-62）与精密研磨滚道，其表现如下：
按规范润滑组：每100km或每月补充一次锂基润滑脂（NLGI等级2）。8000小时后，摩擦力增加小于8%，滚道表面无可见磨损，保持架完好。
润滑不足组：运行至3000小时时，摩擦力上升35%，出现异响；4500小时时，保持架断裂，滚珠剥落。
此外，针对洁净室或潮湿环境，不锈钢材质Q1系列通过720小时盐雾测试，表面锈蚀面积为零。这一数据在半导体设备与医疗仪器选型中尤为重要。
80%的定位精度劣化源于导轨安装面精度不足，而非导轨本身。建议：
基面平面度：每100mm长度内不超过3μm，全长不超过10μm。
平行度：两根轨道间的平行度每米不超过5μm。
锁紧力矩：采用力矩扳手，M6螺钉为12N·m，M8为28N·m，从中间向两端交替拧紧。
正确安装后，上银导轨在2000小时实际运行中，反向间隙可稳定在1.5μm以内，无需频繁校准。
当设备出现以下信号时，应及时停机检查：
运行噪音持续超过68dB（正常约为55-60dB）。
单方向定位偏差突增2μm以上。
排出的润滑脂呈黑褐色或含有金属碎屑。
处理流程：先确认轨道安装螺钉有无松动；再拆下滑块，用无绒布清洁滚道，检查滚动体与保持架；最后重新加注新脂（填充量为内部空间的70%-80%）。若滚动体出现剥落，应成对更换滑块。
目前已有设备集成加速度传感器（采样频率5kHz）与温度芯片（精度±0.5℃）至导轨端盖，通过监测高频振动分量（>2kHz）与温升速率（>5℃/min），可在滚道出现3μm磨损前提前72小时预警，将非计划停机减少65%。上银导轨预留了对应安装接口，为设备数字化升级提供了基础。
如需针对具体负载、安装空间或精度等级获取负载-寿命计算书及3D模型，可直接联系传动技术工程师。
