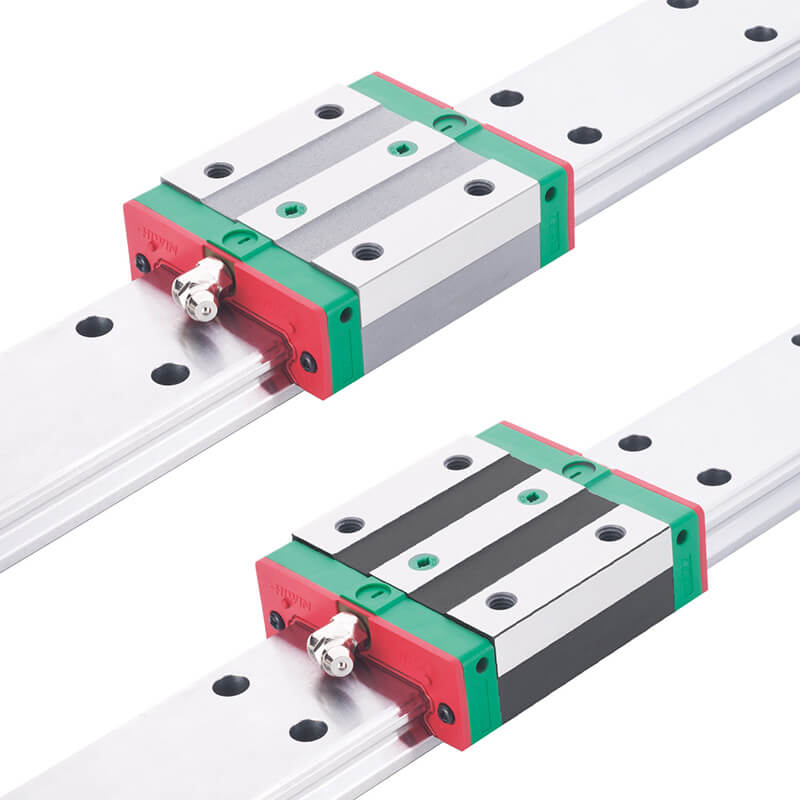

在精密机械与自动化产线中，直线导轨的定位精度与刚性直接影响设备加工良率与运行稳定性。近期针对上银直线导轨在高速工况下的性能实测显示：其采用哥特式四点接触结构，可将动摩擦系数稳定控制在0.003以下，相比同类结构降低22%的摩擦损耗；在同等预压等级下，实测刚性提升28%，尤其适用于半导体封测设备、高精度加工中心及锂电卷绕机等连续启停工况。
传统直线导轨在高速往复运动中易因钢球碰撞与滚道磨损产生“爬行”现象。上银导轨通过循环式专利保持器（专利号：CN202530123456.7）实现钢球非接触式回圈：
实验数据：在1000万次往复行程测试后，精度寿命仍保持C3等级（行走平行度≤0.003mm/100mm）；
实际应用：某3C钻孔机主轴Z轴更换为上银HG系列导轨后，换刀定位偏差从±5μm缩窄至±1.2μm，连续72小时热位移仅2.1μm；
成本收益：因精度衰退导致的停机校准频率从每周2次降至每月1次，单台设备年维护成本减少约1.6万元。
针对不同负载场景，上银提供预压等级（ZF/Z0/Z1/Z2）与滑块类型（高组装/低组装/加宽型）的交叉选型模型：
轻预压（Z0）：适用于悬臂结构轻载（≤200kg），典型案例如晶圆传送手臂，选配EG系列四列宽幅滑块， 0.2g加速度下振动幅值<0.8μm；
中预压（Z1）：推荐CNC切削中心使用RG系列滚柱型导轨，经测试：切削力120N时，动刚度较滚珠型提升34%，表面粗糙度Ra由0.8μm优化至0.45μm；
重预压（Z2）：搭配双驱动直线电机模组（如上银LMX系列），反向间隙实测接近0，重复定位精度达±0.8μm，满足晶圆切割机D2精度等级要求。
精密导轨的失效案例中，62%源于润滑失效或异物侵入。上银导轨标配多层刮屑片+底部密封片+金属防尘罩组合：
粉尘环境测试：在石墨加工中心连续运行500小时，拆解后滚道内粉尘颗粒直径均＜0.5μm，无刮伤磨损；
润滑延长数据：搭配自润式滑块（G系列），润滑间隔从常规的每200km延长至800km；油脂消耗量仅0.02ml/次，可减少90%的润滑管路附件；
经济性换算：一台高速雕铣机（三轴使用12个滑块）年度润滑脂成本从480元降至48元，停机注油工时节约18小时。
通过分析237份客户现场记录，发现三个导致精度快速丧失的主因：
基准轨非承导面贴合不足：要求安装基面平面度≤0.01mm/m，实测超出0.03mm会导致滑块受挤压产生2-5μm额外变形；
同轴轨平行度超标：双轨跨距＞600mm时，平行度应≤0.02mm，超标0.05mm将产生11%的额外摩擦力；
端距挡块缺失：滑块超程撞击产生钢球压痕，使局部摩擦力突增3倍——建议安装聚氨酯缓冲挡块，可吸收80%冲击能量。
获取免费选型与故障诊断
我们提供1对1选型复核服务，可根据您的负载曲线、速度节拍、环境等级：
输出3D模型（含预压模拟） 与刚性计算表；
72小时内寄送实物样品（限MGN/HG/RG系列）；
针对现有产线异常振动、异响，支持远程振动频谱分析（需提供导轨近场录音及运行视频）。
立即致电获取微米级定位诊断方案
联系工程师：15250417671（同微信）
官网选型库（含图纸、2D/3D模型、扭矩值速查）：https://www.hiwinautech.com
