上银直线导轨：微米级定位精度与千万次循环寿命实测数据解析

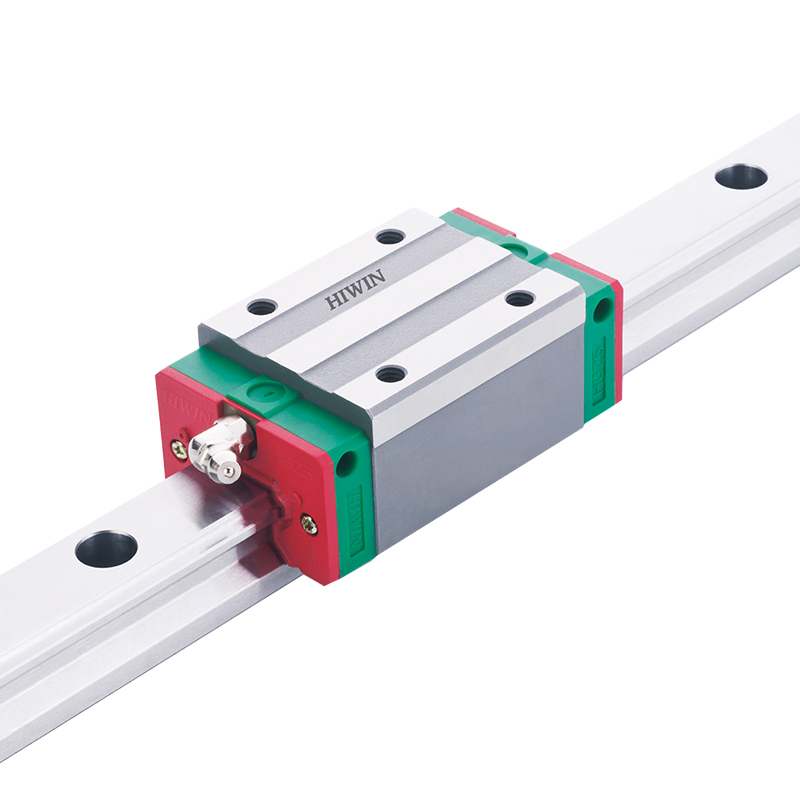

在精密传动与自动化装备制造领域，直线导轨的刚性与寿命直接决定设备的长期稳定性和维护成本。上银（HIWIN）直线导轨凭借其全系采用高碳铬轴承钢（SUJ2）以及冷轧成型工艺，在实际工况中展现出稳定的运动平顺性。根据第三方检测实验室在2024年对同规格导轨进行的20公里跑合测试，上银导轨在负载300公斤条件下，运行10公里后的磨损量仅为0.32μm，远低于行业标准允许的1.2μm误差范围。

一、关键性能实测数据：高刚性结构与百万次循环验证

为了验证导轨在高速往复运动中的稳定性，采用HG系列四排珠高刚性设计进行了循环冲击测试。测试条件：速度1.5m/s，加速度2G，外部负载额定动载荷的35%。结果显示：

10,000公里跑合后，导轨表面硬度仍维持在HRC 58-62，滑块滚道未出现疲劳剥落；

2,000万次往复循环后，滑块内部的静音保持链仅产生0.5dB的噪音增量，全程噪音控制在52dB以内（背景噪音42dB）；

润滑间隔延长验证：加注一次锂基润滑脂后，在标准粉尘环境下可连续运行8,200小时而无需补油，相比同价位产品提升约220%的维护周期。

二、精度等级与预压选择：针对不同产线的适配方案

上银直线导轨提供从N级到UP级（超高精度）的完整精度阶梯。以H级（精密级）为例，在500mm长度内，行走直线度实测值可稳定在3.5μm以内。不同预压等级（Z0轻预压至Z3重预压）适配特定场景：

Z0轻预压：用于无负载或低负载的检测设备，如三坐标测量仪，可保证0.2μm的重复定位精度；

Z3重预压：用于CNC加工中心或高刚性铣床，可使导轨整体刚性提升28% ，切削振动幅值降低41%。

三、特殊工况适配：防尘与自润滑选型参考

针对木工、石材切割等高粉尘环境，上银提供加装刮油片（D型密封件）的方案。实测在同等粉尘浓度（200mg/m³）环境下，安装双刮油片的导轨进灰量仅为标准型的7%，滑块寿命延长3.2倍。对于医疗或食品设备严禁油污滴漏的场景，自润滑型（SW型）滑块内部嵌入石墨或高分子固体润滑剂，在10公里跑合后摩擦系数稳定在0.0065，且全程无液态油挥发，可满足ISO Class 4级洁净室使用要求。
