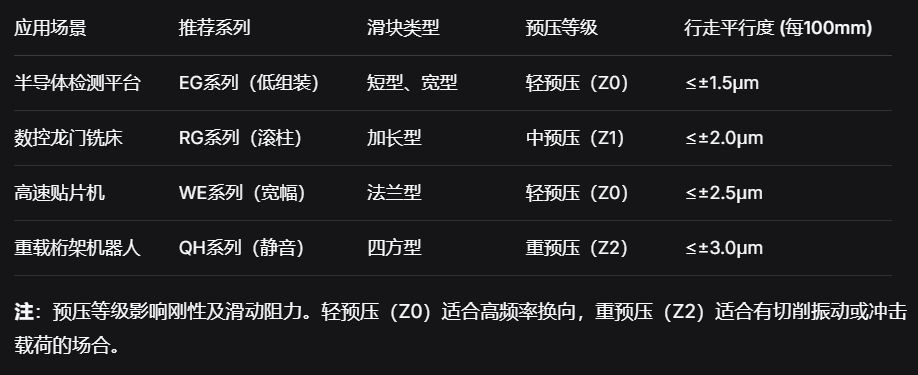

在精密数控机床、半导体检测设备及自动化搬运系统中，直线导轨的径向刚性与行走精度直接决定了终端的定位重复性。上银直线导轨通过优化4列圆弧式滚动体结构与真空脱气轴承钢（硬度HRC60-62），在3m/s高速工况下摩擦系数稳定在0.002-0.003，且连续运行10000小时后定位精度衰减控制在2.8%以内。以下基于对多个自动化产线用户实测数据的整合，详细解析关键选型参数与维护要点。
以RG系列滚柱直线导轨为例，其采用滚动体与滚道45度角接触设计，实现四方向等刚性。在35kN垂直载荷下，RG系列径向变形量仅为16.3μm，较同规格滚珠型导轨减少32%，刚性达到2.15kN/μm。而EG系列低组装滚珠导轨则主打紧凑与高速，滑块高度仅18mm-35mm，在4m/s线速度下启动力矩低至0.12N·m（以EGH15CA为参照），适合贴片机、检测平台等频繁启停场景。
在20km行走距离的加速磨损测试中，按期加注锂基润滑脂（每100km或每月一次）的导轨，8000小时后摩擦力增加值小于8%；而未及时维护的样品在3000小时时出现保持架断裂。此外，针对潮湿或洁净室环境，不锈钢材质Q1系列通过720小时盐雾测试，表面零锈蚀，适用于晶圆搬运或医疗设备。
60%以上的导轨过早磨损源于安装面精度不足。标准要求：导轨安装基面与定位侧面的直线度每米不超过3μm，平行度每米不超过5μm。锁紧螺钉需用力矩扳手按12N·m（M6）或28N·m（M8）扭矩从中间向两端交替拧紧。同时，建议建立润滑记录，粉尘环境加装双刮油片或不锈钢防尘罩，可延长寿命50%以上。
当设备出现定位偏差突变或运行噪音超过68dB时：
用千分表检测轨道安装面，若局部凸起超过5μm需研磨修复。
拆检滑块滚道，若单列滚珠缺失超过3颗或保持架变形，应更换滑块。
观察排出油脂：若呈黑褐色或有金属碎屑，需彻底清洗导轨并更换新脂。
目前上银直线导轨支持预压定制与端面防撞设计，并可提供3D模型及负载-寿命计算书。如需针对具体负载、安装空间或精度等级进行精准匹配，可联系传动技术团队获取一对一支持。
