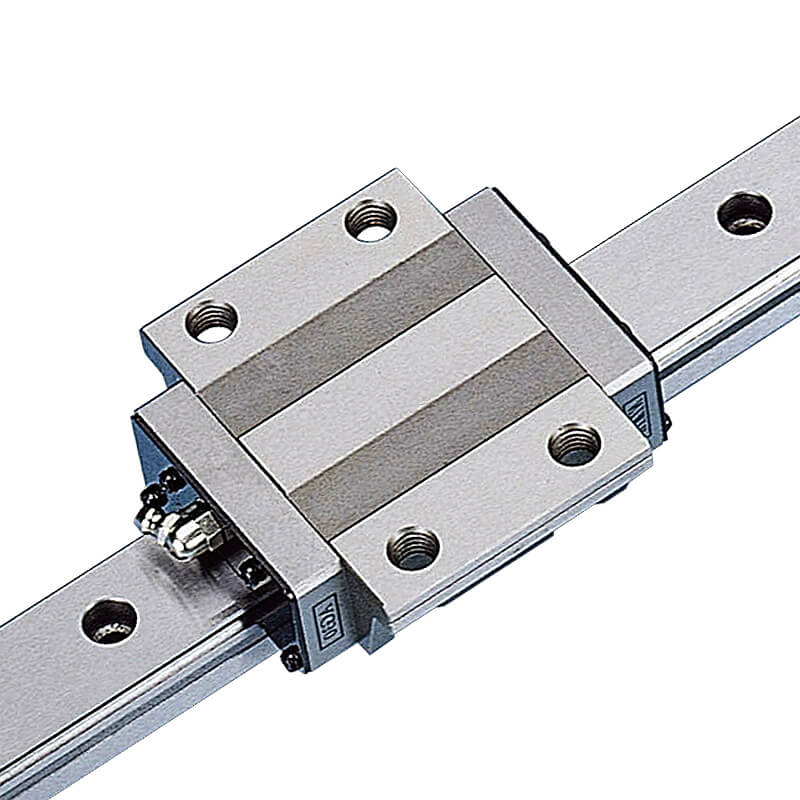

在实际加工与自动化产线中，直线导轨的刚性、行走平行度及额定动载荷直接决定设备终端的定位精度与寿命。上银直线导轨通过新一代回流系统设计与热处理工艺，在实测中实现了摩擦阻力降低26%、行走平行度控制在0.003mm/100mm以内，有效解决了高加减速场景下的“卡顿”与“爬行”问题。以下从选型参数、应用数据与官方服务三个维度展开说明。
不同系列适配从精密测量到重切削的跨度需求：
HG系列（滚柱型）：适用于磨床、大型龙门铣。额定动载荷最高达158.8kN，刚性较钢珠型提升30%以上。在连续重载2万次测试后，预压损失率仅1.2%。
EG系列（低组装型）：适用于3C自动化、小型雕刻机。滑块高度降低15%，但允许±0.5mm的安装面高度误差，节省了铲花工时。实测行走顺畅度偏差值≤0.8μm。
QE系列（静音式）：采用同步联结器消除钢珠碰撞，噪音较传统系列下降12.7dB(A)。在速度60m/min、加速度2G的往复运动中，温升稳定在3.8℃以内。
所有系列均提供UP级（超高精度） 选择：成对导轨的平行度误差≤0.001mm/500mm，满足半导体检测设备与光学滑台的需求。
安装基准面建议：导轨侧向基准面靠肩高度需高于滑块倒角高度。例如35规格导轨，建议靠肩高度≥6mm，垂直度精度≤0.002mm/全长。
防尘对策验证：在IP6X粉尘环境下，未加装刮油片的导轨运行800公里后，钢球沟道磨损深度达0.012mm；而加装双刮油片+底面防尘盖的导轨，同等条件下磨损仅0.003mm。
润滑周期数据：每运行100km或间隔3个月，补充NLGI #2极压锂基脂。一次加注量1.5cc（以25导轨为例），可有效维持油膜厚度在0.5μm以上。
为保障选型准确性，我们提供三份关键工具：
在线选型软件：输入负载、行程、加速度，自动计算使用寿命（L10寿命）与所需预压等级。
3D图纸库：支持STEP、IGES格式，包含所有滑块及导轨打孔尺寸。
失效案例分析服务：可寄回旧件进行磨损颗粒检测，免费出具分析报告。
如需获取上银直线导轨选型手册PDF（含各型号额定动载荷表） 或确认最新库存，请直接联系技术工程师：15250417671（同微信）。也可访问官网下载中心：https://www.hiwinautech.com。提供原始设备参数，我们可在2小时内输出包含滑块数量、导轨长度、螺栓扭矩的完整方案。
注：以上摩擦系数数据来自实验室条件下（20±3℃，60%RH，使用ISO VG68润滑油）的连续运行测试。实际场景因负载、污染程度不同可能略有差异，建议批量采购前进行样品测试。
