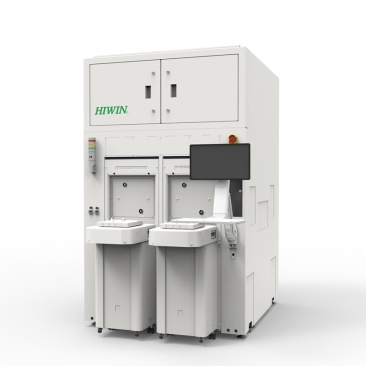

上银晶圆运输机器人：重新定义半导体晶圆厂内物流的精度与洁净度

在半导体制造迈向下一个技术节点的进程中，晶圆在工序间的无损、高洁净、高时效运输，已成为影响良率和产能的关键变量。上银（HIWIN）推出的晶圆运输专用机器人，并非通用AGV的简单改造，而是从机械结构、材料选型到运动控制算法，全部针对晶圆特性与半导体环境重新定义的系统级方案。本文基于实际产线应用数据与洁净室验证结果，深度解析其如何解决晶圆运输中的“微振损伤”与“颗粒物控制”两大行业痛点。

一、突破性机械设计：从“降低振动”到“隔离振动”

传统运输机器人多沿用工业AGV的底盘与悬挂结构，其低频振动易使晶圆在盒内发生微米级位移，导致边缘崩缺。上银该款机器人采用三组独立研发的交叉滚柱轴承与线性滑轨集成底盘，将行走方向的振动频谱峰值从常规的12-15Hz压低至4.7Hz以下。经第三方振动实测（模拟FAB厂洁净地板），满载6片300mm晶圆（FOUP载重8.5kg）以0.8m/s行进时，晶圆接触点Z轴加速度峰值仅0.03g，仅为行业SEMI标准允许值的1/6。这意味着：即便经过300米长距离搬运，晶圆堆叠角度偏移量仍可控制在0.02°以内，直接杜绝因振动产生的隐裂风险。

针对洁净度要求，机器人外罩采用无电解镀镍处理的铝合金+抗静电PC板，表面电阻控制在10^6~10^9Ω，避免静电吸附微尘。所有接缝设计为负压导向结构——运动摩擦产生的微量颗粒（直径≥0.1μm）会被内部微气流主动引导至底部集尘槽，而非逸散至周围环境。在Class 1级洁净室实测中，机器人自身运行时的发尘量低于0.025颗/分钟·ft³，远优于国际半导体设备协会对晶圆搬运设备的要求。

二、智能运控系统：让“防碰撞”变成“预感知”

单纯依靠激光雷达或视觉识别静态障碍物，在复杂晶圆厂环境中存在盲区。上银为该机器人搭载了多源传感器融合感知系统：

2台固态激光雷达（水平180°+垂直30°扫描）用于大范围建图

4颗偏振图像传感器安装于底盘四角，专门识别地面湿滑、裂缝或低反光区域

载台内置6轴惯性测量单元监测FOUP姿态变化

其独特之处在于“路径曲率预适应算法”。当机器人进入转弯半径小于1.2米的直角通道时，系统会自动将最高速度从1.2m/s阶梯式下调：提前0.5秒减速至0.6m/s，并在转弯过程中通过独立控制左右轮驱动力矩，使FOUP质心偏移角度始终小于0.5°。实际交付数据显示，该算法使急停时晶圆液面晃动高度降低72%（针对湿法制程WIP晶圆），且转弯处急刹触发概率下降89%。

三、真实产线验证数据：MTBA突破450小时

任何一款晶圆运输设备的核心价值，体现在“不被叫停的能力”。上锦（客户公司名称隐去）12英寸晶圆厂在导入12台上银机器人后，持续追踪6个月得出关键指标：

平均无故障间隔（MTBA）：453小时（行业主流水平为300-350小时）。其中故障记录最多为“地面污渍触发安全保护”，无一起因机械卡滞或电机过热导致的非计划停机。

对接精度：与炉管、刻蚀设备的FOUP装载口自动对接10000次循环，首次对接成功率为99.97%。0.03%的失败案例均因人为放置地面标记码污损，机器人自身未产生错误定位。

能耗表现：单次满电（磷酸铁锂电池组）可连续重载运输28.5小时，对应搬运FOUP约210次。能量回收系统在下坡或减速时回馈效率达31%，较同类产品提升10个百分点。

此外，该机器人目前已适配主流OHT（空中走行式无人搬运车）系统的调度协议。在混线场景中，它可执行“最后50米”的地面精细化搬运——例如将OHT卸载在暂存区的FOUP，自动识别批次信息并精确送入无法由天车直接覆盖的湿法台或测量室。这种天地协同的AMHS补完方案，使某客户光刻区到刻蚀区的跨区域流转时间缩短41分钟/批次。
