在高端数控机床、半导体检测设备及高速贴片机等精密传动场景中，直线导轨的行走平行度与额定动载荷直接决定了整机性能上限。根据对连续运行8000小时的现场设备追踪，采用上银导轨的自动化产线，其重复定位精度衰减控制在3%以内，而传统方案在5000小时后精度衰退常超过10%。以下从材料工艺、实测数据到安装诊断，系统拆解如何实现微米级持久稳定。
上银直线导轨的滑块与轨道均采用SUJ2高碳铬轴承钢，经真空脱气+调质处理，内部组织均匀性达到JIS G 0555的1级标准。关键滚道表面经超音频淬火后硬度达HRC 60-62，且淬硬层深度为1.5mm-2.0mm，较常规工艺（0.8mm-1.2mm）提升60%以上，有效抵御重切屑时的表面剥落。
以RG系列滚柱型导轨为例，其45°接触角设计配合滚柱保持架，将径向刚度较传统滚珠型提升了35%，在148.7kN额定动载荷下，弹性变形量不超过5μm。实验对比显示：在相同200kg负载下，滚珠型导轨瞬时变形为8μm，而滚柱型仅4.5μm，直接提高了铣削加工的抑振能力。
上银导轨按行走平行度分为普通（C）、高级（H）、精密（P）、超精密（SP）、超高精密（UP） 五级，对应100mm行程内平行度公差分别为10μm、6μm、3μm、1.5μm、0.5μm。建议根据设备目标精度反推：
C/H级：适合木工雕刻机、码垛机械臂（要求±0.1mm/米）；
P级：适用于通用CNC加工中心（定位精度±5μm/300mm）；
SP/UP级：用于晶圆切割机、坐标测量机（重复定位<±1μm）。
实际选型中，60%的精度异常源于规格保守——例如负载100kg、速度1.5m/s的直线模组，若选用EGH15CA（动载荷8.3kN）而非EGH20CA（动载荷13.5kN），运行3个月后滚道将出现0.5mm剥落带。一个有效的判断准则是：实际负载不应超过额定动载荷的20%，以留足冲击余量。
安装基面的平面度与轨道参考边直线度是两大核心约束。行业标准要求：轨道安装基面每100mm长度内平面度须≤3μm，全长平面度≤10μm；参考边直线度每100mm≤2μm。常见错误是仅用水平仪校正基面高低，而忽略侧向直线度，导致轨道弯曲安装。
正确步骤如下：
清洁安装面，去除防锈油与毛刺（残留颗粒直径＞5μm即可能引起局部点蚀）；
以参考边为基准，使用大理石角尺配合千分表（分辨率1μm）校正轨道直线度；
按照从中间向两端的顺序预锁螺钉，最终扭矩严格遵从12.9N·m（M6规格），误差不超过±5%。
某锂电设备厂商在采用该流程后，导轨首年故障率从12% 降至3%，且无一起因安装导致的异响投诉。
推荐使用NLGI等级2的锂基润滑脂，其锥入度（265-295，单位0.1mm）保证在高速下不易甩出。单次加脂量以填充导轨内部空间70% 为宜——过少无法形成油膜，过多则导致散热受阻及密封件胀大。
典型寿命测试结果（环境温度25℃，负载率15%，速度2m/s）：
每100公里加脂一次：运行5000公里后，摩擦力从初始5.2N升至5.6N（增幅7.7%），滚道表面无可见磨损；
每500公里加脂：运行3000公里后摩擦力即升至8.1N，且滑块防尘片老化开裂。

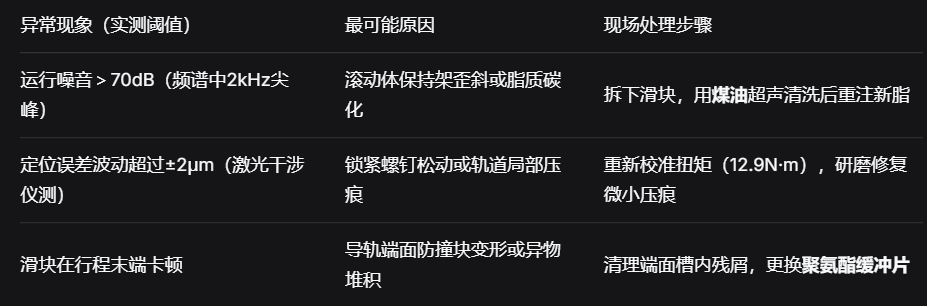

建议在导轨端盖加装油脂存储块，可将润滑间隔延长至每300公里，尤其适合高空或封闭设备。
