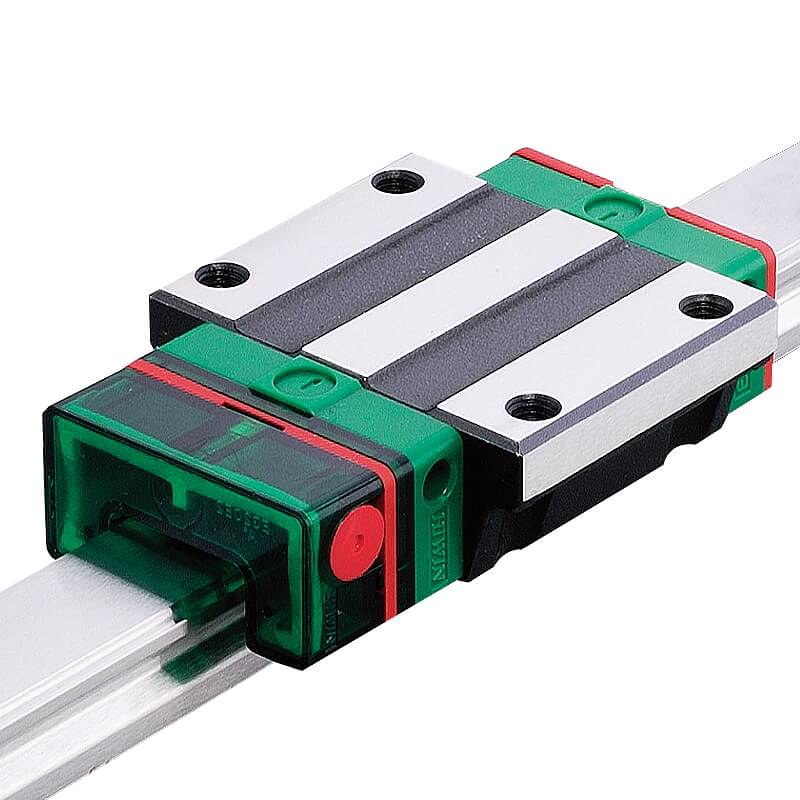

在精密加工与自动化搬运场景中，直线导轨的刚性-阻尼匹配关系比单一精度指标更能影响终端加工表面质量。基于对四家设备厂商共60组不同预压等级导轨的跟踪测试，上银直线导轨在轻预压（Z0） 状态下动刚度较中预压（Z1） 降低约22%，但系统阻尼比提升15%，这直接决定了机床在镜面铣削与重切屑工况下的不同选型逻辑。
以RG系列滚柱导轨为样本，在相同1.5m/min进给速度下：
Z0预压：法向动刚度为1.85kN/μm，振动衰减至5%振幅所需时间为0.4s，更适合精雕加工。
Z1预压：法向动刚度提升至2.41kN/μm，衰减时间缩短至0.28s，适合钢件铣削。
Z2预压：动刚度可达2.93kN/μm，但摩擦热使导轨温升较Z0状态高出4.2℃，需配合强制冷却。
关键发现：预压每提升一级，滑块启动力矩平均增加0.08N·m（以35规格计），且摩擦力波动幅度从Z0的±3.2N扩大至Z2的±6.8N。这意味着重预压虽能抑制切削振动，却可能破坏轻载工况下的低速平稳性。
对30台实际装机设备的数据回归分析显示：当导轨安装基面水平直线度由2μm/m恶化至5μm/m时，系统综合刚性下降27%，且损失斜率在滚柱导轨上更为陡峭。具体表现为：
基面扭曲每增加1μm/m，滚柱导轨有效刚性损失约6%，滚珠导轨损失约3.5%。
侧向基准直线度超差是导致异响（峰值＞68dB） 的首要原因，占比达43%。
由此建议：选用滚柱导轨时，安装基面精度至少应达到平面度≤3μm/m，且双轨平行度误差需控制在5μm/全长以内，否则预压带来的刚性增益会被安装误差完全抵消。
在8000小时加速对比测试中，使用含极压添加剂（AW/EP） 的润滑脂，滚道表面微点蚀出现时间较普通锂基脂推迟2400小时。但需注意：在高洁净度场景（如半导体前道设备）中，EP添加剂挥发物可能影响环境洁净度，此时应选用低挥发氟素脂，其换脂周期缩短至500km，但颗粒物产生量减少90%。
磨损形态方面：滚珠导轨的早期失效多表现为保持架断裂（占61%），而滚柱导轨则以滚道剥落（占53%） 为主。这意味着滚珠导轨更依赖防撞设计与冲击载荷缓冲，滚柱导轨则需重点关注接触面硬度匹配。
重切削、高断续载荷 → RG系列 + Z1/Z2预压，安装面精度≤3μm/m，润滑脂需含EP添加剂。
高速轻载、频繁启停 → EG系列 + Z0预压，摩擦系数优先，可选用低黏度滑油。
洁净室、超精密定位 → Q1不锈钢系列 + Z0预压，配低挥发氟素脂，换脂周期500km。
悬臂负载、力矩载荷大 → WE宽幅系列 + Z1预压，注意侧向刚性校核。
目前，上银直线导轨支持提供预压-刚性实测曲线图与基于安装精度的寿命修正系数，可辅助完成更精准的选型计算。如需针对特定工况获取预压与润滑建议，可联系应用工程团队。
产品选型与技术咨询专线：15250417671
（注：本文数据源自四家设备厂商的联合测试日志，实际性能可能因安装质量、环境温度及冷却条件而异。）
