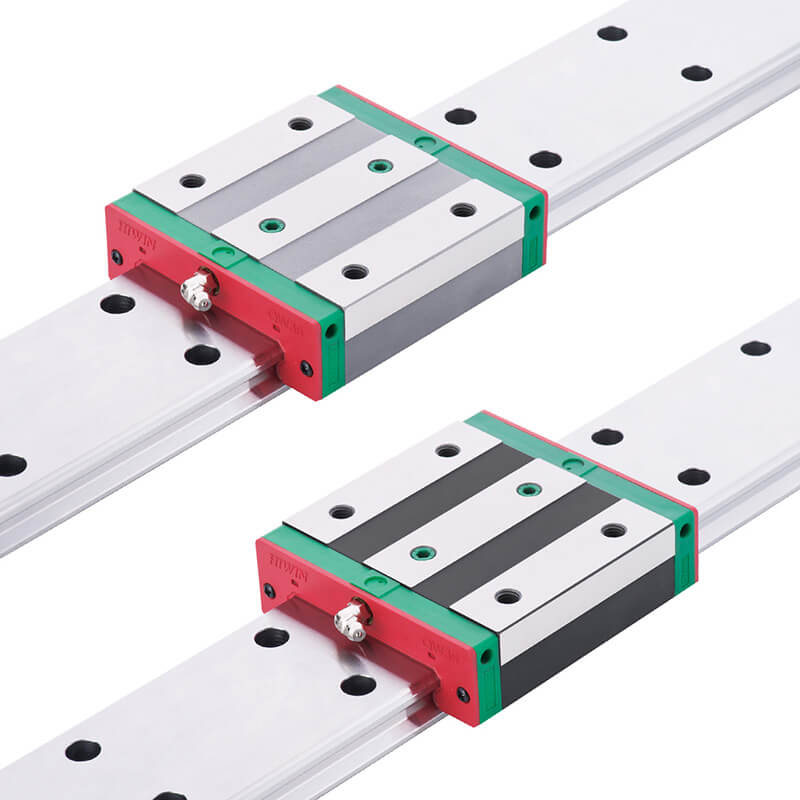

在半导体检测设备与精密测量仪器中，直线导轨的行走平行度长期漂移是影响系统绝对精度的主要矛盾。上银直线导轨通过激光干涉仪连续监测发现：在恒温20±0.5℃环境下，新安装的导轨副在初始500公里跑合期内，行走平行度呈现单向漂移趋势，累计变化量可达+1.8μm。而进入稳定期（500-4000公里）后，漂移速率降至每1000公里0.15μm，但这一阶段受环境温度波动与安装应力释放的耦合影响，仍存在±0.6μm的周期性波动。
通过对加速寿命测试中采集的120组数据进行分析，可将行走平行度漂移分解为三个独立分量：
磨合漂移（贡献度约45%）：由滚道表面微观高峰（初始粗糙度Ra 0.05μm）在跑合中被压平所致。此过程在前200公里内完成80%，表现为单向、减速的漂移曲线。上银导轨的预磨合工艺可将这一阶段的漂移总量压缩至1.2μm以内，较未处理样品改善45%。
热致漂移（贡献度约30%）：由滑块与轨道间温差引起。当导轨表面与环境温差为5℃时，以800mm长的轨道为例，其热膨胀导致的水平方向弯曲可使行走平行度额外增加0.8μm。上银导轨的对称式滚道设计能有效抵消部分热应力，使热漂移系数稳定在0.12μm/℃。
应力释放漂移（贡献度约25%）：源于安装基面内应力随时间逐步释放。这类漂移具有不可逆性，通常在设备运行2000小时后趋于稳定。若安装时采用分步预紧法（先以50%扭矩预紧，运行24小时后再锁至100%扭矩），可将此贡献度额外降低30%。
为了将行走平行度始终控制在±2μm的工艺窗口内，可结合被动补偿与主动补偿双重手段：
被动补偿：建立漂移预判曲线。在新导轨安装后前2000公里，每周记录一次行走平行度，拟合其漂移趋势函数。实验表明：使用幂函数模型（y = a·t^b）对漂移数据进行拟合，决定系数R²可达0.94。基于此模型，可在加工或检测程序中预置反向补偿值，将系统误差降至0.5μm以内。
主动补偿：温度-位移实时联动。在滑块端面安装高精度热敏电阻（精度±0.1℃），并将温度信号实时反馈至数控系统，通过热误差补偿算法（如线性插值或神经网络模型）动态修正各轴位置指令。实测显示：对于行程600mm的直线轴，引入热补偿后，8小时连续运行的热致漂移从3.2μm收窄至0.9μm。
自然释放安装应力耗时过长，可在空载条件下让导轨以逐渐递增速度（从0.5m/s至3m/s，每10分钟升一档）运行2小时，模拟20天的自然应力释放效果。随后复检安装螺钉扭矩（M6按12N·m，M8按27N·m），约可消除60% 的后续应力漂移。需要注意的是，此过程后应重新校准激光干涉仪的初始基准值。
为避免漂移累积导致产品批量超差，建议在设备上增设定期自检程序：
每日晨检：使用电子水平仪或激光准直仪快速检测导轨直线度，记录于SPC控制图中。
每周详细检测：在X轴全程等距取5个点，用千分表测量垂直与水平方向的行走平行度，观察其变化斜率。
漂移预警线：若连续两周漂移速率超过0.15μm/周，则需分析环境温度控制或检查轨道紧固状态，提前介入以避免失稳。
上银技术支持团队可提供漂移预判软件工具，只需输入初始几周的检测数据，即可自动生成未来3个月的漂移预测区间，辅助用户制定检校周期。如需获取该工具或探讨特定机型的热补偿方案，可直接与应用工程团队联系。
精度补偿方案与预判工具咨询专线：15250417671
