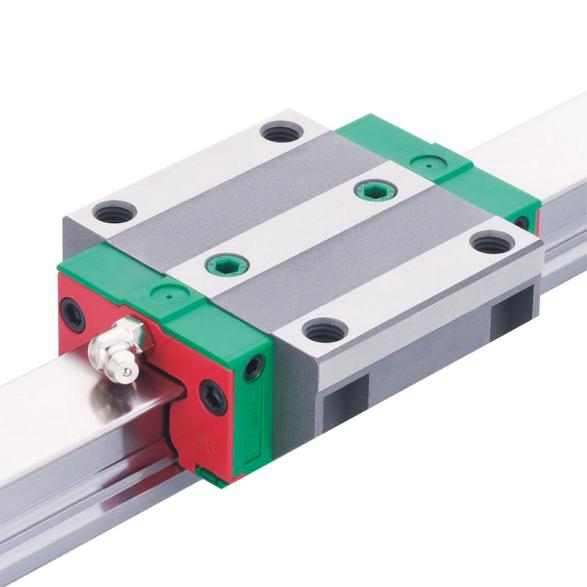

在直线导轨与滚珠丝杠组成的精密进给系统中，两者的安装平行度误差是导致导轨非正常磨损与丝杠扭矩波动的常见根源。上银直线导轨在配套C3级研磨丝杠的测试平台上，通过激光对中仪测量发现：当导轨与丝杠在垂直平面内的平行度偏差超过0.03mm/m时，丝杠螺母会承受高达额定动载荷12%的径向附加力。该附加力直接传递至导轨滑块，导致其单侧滚道接触应力增加40%，在连续2000小时运行后，该侧滚道磨损深度较另一侧高出2.3倍。
平行度误差通过以下物理机制转化为导轨的非均衡磨损：
静态偏差：若丝杠轴线与导轨基准面在全长500mm范围内存在0.05mm的倾斜，则丝杠螺母在行程两端会承受方向相反的径向力。该力使滑块产生倾覆力矩，导致导轨滚道外侧沟槽接触应力骤增。实测应力分布显示，偏差0.03mm时，外侧滚珠接触变形已达1.8μm，是正常值的2.4倍。
动态波动：实际安装中，导轨与丝杠各自的直线度误差叠加，会产生行程相关的变附加力。在进给速度8m/min时，这种变力会激发丝杠扭转振动（频率120-150Hz），该振动通过螺母-滑块-导轨的路径传递，在导轨安装面上形成循环交变应力，加速滚动体保持架的疲劳。
长期运行下，这种偏载会使导轨副的L10寿命缩短至标称值的55%-70%，且失效模式从正常的均匀磨损变为单侧滚道剥落，维修成本增加60%以上。
在安装或故障排查时，可采用简易有效的检测流程：
平行度初检：将磁性表座吸附于滑块上，千分表测头触及丝杠轴端外圆。沿导轨全长移动滑块，记录丝杠在垂直与水平两个方向的跳动值。若全长变动量超过0.05mm，则需调整。
动态扭矩监测：使用扭矩传感器连接丝杠与伺服电机，在空载条件下以6m/min速度全程运行。记录扭矩波动的峰峰值：正常安装的丝杠扭矩波动应小于额定扭矩的8%；若波动超过15%，且波动周期与丝杠导程对应，则强烈提示存在平行度问题。
温度场验证：运行2小时后，用红外热像仪扫描导轨全长。若某一侧导轨温度比另一侧持续高出6℃以上，表明该侧承受额外载荷，是误差存在的有力佐证。
针对已存在的平行度偏差，可采取分级补偿措施：
轻微偏差（≤0.03mm/500mm）：可通过调整丝杠支撑轴承座的安装垫片进行补偿。采用精密垫片（厚度梯度5μm），在偏差高点对应位置加垫，逐步校正。每次调整后需重新检测动态扭矩，直至波动值降至10%以内。
中度偏差（0.03-0.08mm/500mm）：需要使用平行度校准仪对导轨安装基面进行二次铣削或刮研。这一操作需同步校验丝杠安装孔与导轨基准边的相对位置，确保校正后两者轴线在全长的平行度优于0.02mm。
偏差超过0.08mm：建议拆解后重新定位安装基准，单纯依靠垫片已无法有效补偿，可能引入新的应力集中点。
上银导轨产品可配套提供安装平行度验收量规与动态扭矩检测服务，帮助用户在设备总装阶段即将误差控制在合理区间。一项针对12台机床的跟踪统计表明：严格执行平行度校准（目标值≤0.02mm/500mm）的机床，其导轨平均使用寿命较未校准组延长78%，丝杠维修周期也从平均14个月延长至26个月。
如您在丝杠-导轨配副安装中遇到扭矩波动、导轨偏磨或定位异常问题，可联系技术支持团队获取现场平行度诊断与调整指导。
