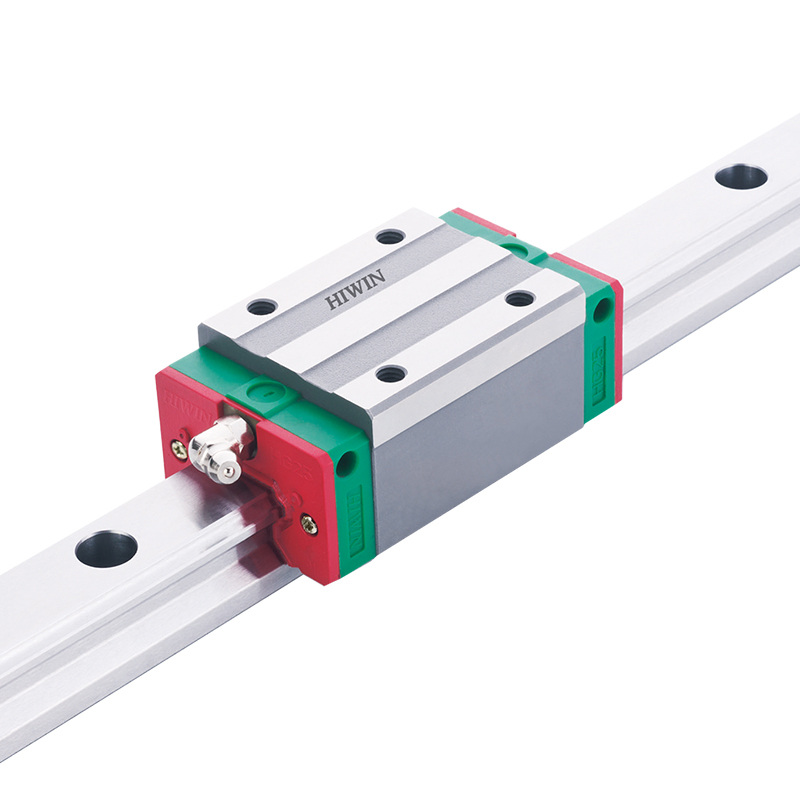

在精密导轨制造领域，滚道表面的宏观硬度与粗糙度已非性能瓶颈，真正影响长期精度保持性的关键因素，在于滚道次表层（深度5-30μm）的残余应力分布状态。上银直线导轨通过同步辐射X射线衍射技术对滚道次表层进行应力检测发现：经优化磨削与回火工艺处理的导轨，其次表层残余压应力稳定在-280至-350MPa区间，且应力梯度平缓。而这一数值区间，恰好与导轨在额定载荷40% 下长期运行产生的接触压应力（约+320MPa） 形成部分抵消，使滚道表层的净拉应力降低45%，从而显著延缓疲劳裂纹萌生。
通过滚动接触疲劳试验机对具有不同残余应力状态的导轨样品进行加速测试（加载2.5GPa赫兹接触应力，循环10⁷次），结果显示：
高残余压应力组（-350MPa）：滚道表面仅出现轻微压痕，未见明显剥落，疲劳寿命预估超过10⁸次循环。
低残余压应力组（-120MPa）：在2×10⁶次循环后，滚道表面即出现长度约50μm的微裂纹，至5×10⁶次循环时，裂纹扩展为面积0.5mm²的剥落坑，达到失效标准。
进一步对失效样品进行电子背散射衍射（EBSD） 分析发现：低应力组滚道次表层出现了显著的马氏体回火分解与碳化物聚集，导致局部硬度下降HRC 3-4点，加速了塑性流动累积。这表明，充足的残余压应力不仅是“储备强度”，更是抵抗接触应力诱发相变的屏障。
残余应力状态直接受磨削工艺参数控制。对比不同磨削进给量（0.005mm/pass与0.015mm/pass）加工的导轨：
缓进给（0.005mm/pass）：磨削区瞬时温度控制在120℃以下，表面变质层深度仅2-3μm，次表层残余压应力维持-300MPa以上。
大进给（0.015mm/pass）：磨削温度峰值可达280℃，导致表层发生磨削回火烧伤，次表层应力转变为残余拉应力（+50至+100MPa），其导轨在同等测试条件下，滚动接触疲劳寿命缩短62%。
上银导轨的精密缓进给磨削工艺配合多段回火时效处理，可确保批量产品滚道次表层残余压应力波动范围控制在±30MPa以内。这一工艺稳定性直接反映在用户端：某批次的200根导轨在装机运行2年后复检，其行走平行度变化量的标准差仅为0.7μm，远低于行业常见的2.1μm。
安装时施加的锁紧预紧力会改变导轨原有的应力场。通过有限元模拟与实际应变片贴测发现：
当M6锁紧螺钉扭矩从标准值12N·m提升至16N·m时，轨道安装面附近产生局部拉伸应力达+150MPa，这足以将原本的残余压应力（-300MPa）补偿至净压应力-150MPa——仍在安全域内。
但若扭矩超过20N·m，则会在安装孔周围产生塑性变形区，该区域的残余应力方向逆转，成为疲劳裂纹优先萌生点。在随机振动测试中，过扭矩安装的导轨平均首次裂纹出现时间较标准安装组提前300小时。
因此，上银在随箱资料中提供安装面应力分布图谱与推荐扭矩-应力对照表，帮助用户将安装引入的附加应力控制在±50MPa以内。
无需昂贵设备，用户可通过巴克豪森噪声法（一种磁性无损检测技术）粗略评估滚道表面应力状态。经验关联公式为：巴克豪森噪声信号强度（单位：mV）与残余压应力绝对值呈反比。若测点信号强度较出厂基准值（通常在800-1200mV区间）下降超过25%（例如降至600mV以下），预示该区域可能已发生应力松弛或局部屈服，建议缩短该导轨的精度复测周期。
上银技术中心可为用户提供基于该方法的现场比对样块与简易检测流程卡，帮助设备维护人员建立预警-复测-处置的闭环管理流程。
理解滚道次表层应力，相当于掌握了导轨“骨骼”的健康密码。上银通过持续改进的应力-组织-性能一体化调控工艺，使导轨在精密磨削态即具备抵抗长期交变载荷的内在韧性。如需获取具体型号导轨的出厂残余应力检测报告模板，或需要针对现场安装预紧力进行应力校核计算，可直接联系应用技术团队。
