AG系列交叉构型直线导轨的选型，核心要回答三个问题：第一，什么场景必须用交叉构型而不是两个HG滑块背对背锁固？第二，垂直度精度和扭转刚性分别由哪些设计参数决定？第三，如何在安装、配合丝杠或直线电机时避免精度损失？ 本文面向精密自动化设备设计工程师、XY平台集成商及量测仪器开发人员，依据一体化研磨制程与实测刚性数据，提供可核对的判断标准与选型逻辑。
传统XY双轴平台多采用两组直线导轨滑块垂直叠加，通过过渡板与螺丝锁固连接。这种方式存在两个结构性缺陷：一是连接界面的弹性变形会削弱整体刚性，二是垂直度依赖装配调整，人工误差难以稳定控制在微米级。当设备需要进行高速往复运动或承受侧向切削力时，这种组合方案的振动抑制能力明显不足。

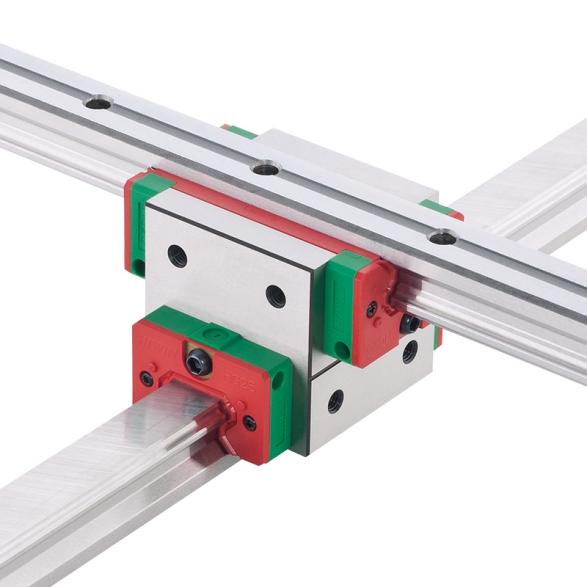

AG系列交叉构型直线导轨以一体化结构替代叠加锁固，消除了中间连接环节，扭转刚性相较于两个HG滑块背对背锁固的组合提升150%，同时刚性提升50%。这意味着在同等负载下，平台变形更小，定位稳定性更高。
选择AG系列时，应重点核验三项指标：
垂直度精度：通过特殊研磨制程确保两支导轨相对直度，X轴与Y轴运动方向的垂直度无需额外调整即可满足微米级XY双轴移动需求。这是AG系列区别于拼装方案的核心优势。
刚性裕度：以AG20H型号为例，其基本动额定负荷达32.7 kN，静额定负荷达47.96 kN，可覆盖中小型精密设备的承载需求。选型时需注意AG系列为两列式滚动体结构，定位为轻至中负载、高精度场景，与重载四列式（如HG系列）的适用边界不同。
安装高度：无滑动平台构造省去过渡板，可使客户设备组装高度降低15%，对紧凑型设备设计有直接价值。
AG系列适用于走心式车床、振动测试机、自动点胶机、XY移动平台及量测设备。在这些场景中，其高垂直度直接保障路径精度与测量数据准确性。
配合其他传动元件时需注意：与滚珠丝杠配合使用时，应进行综合刚性匹配计算，避免丝杠预压与导轨预压不匹配导致定位偏差；与直线电机配合时，AG系列的低重心与高刚性可有效抑制电机加减速产生的振动。安装基面的平面度与垂直度基准必须精准，否则无法发挥其高垂直度优势，这是选型后容易被忽视的环节。
除AG系列交叉构型导轨外，HIWIN亦提供HG系列直线导轨、滚珠丝杠（C0级累积导程误差±1.5μm/300mm）、单轴机器人及直线电机定位平台等完整传动产品线。如需依据设备精度与负载需求进行AG系列选型，可直接联系HIWIN传动技术工程团队。
交叉构型导轨选型与方案咨询专线：15250417671
