抗扭矩型直线导轨在单轴配置下的安装质量，直接决定了其扭矩刚性优势能否充分发挥。本文以CG系列抗扭矩型滚珠直线导轨为对象，围绕安装步骤效率与安装基准面精度校准两个维度展开对比分析，面向设备装配工程师与现场调试人员。
传统直线导轨的螺栓孔密封通常采用每60mm安装一颗螺栓盖的方式，在长行程导轨上意味着数十颗盖帽的重复操作。CG系列搭配的防尘覆盖带采用一体式设计，仅需一个动作即可完成全行程的螺栓孔密封。实测数据显示，在3000mm行程导轨上，采用覆盖带方案的安装时间约为传统方案的20%。覆盖带同时具备防尘功能，可避免切屑与粉尘进入螺栓孔区域，减少因污染物侵入导致的滚道磨损。

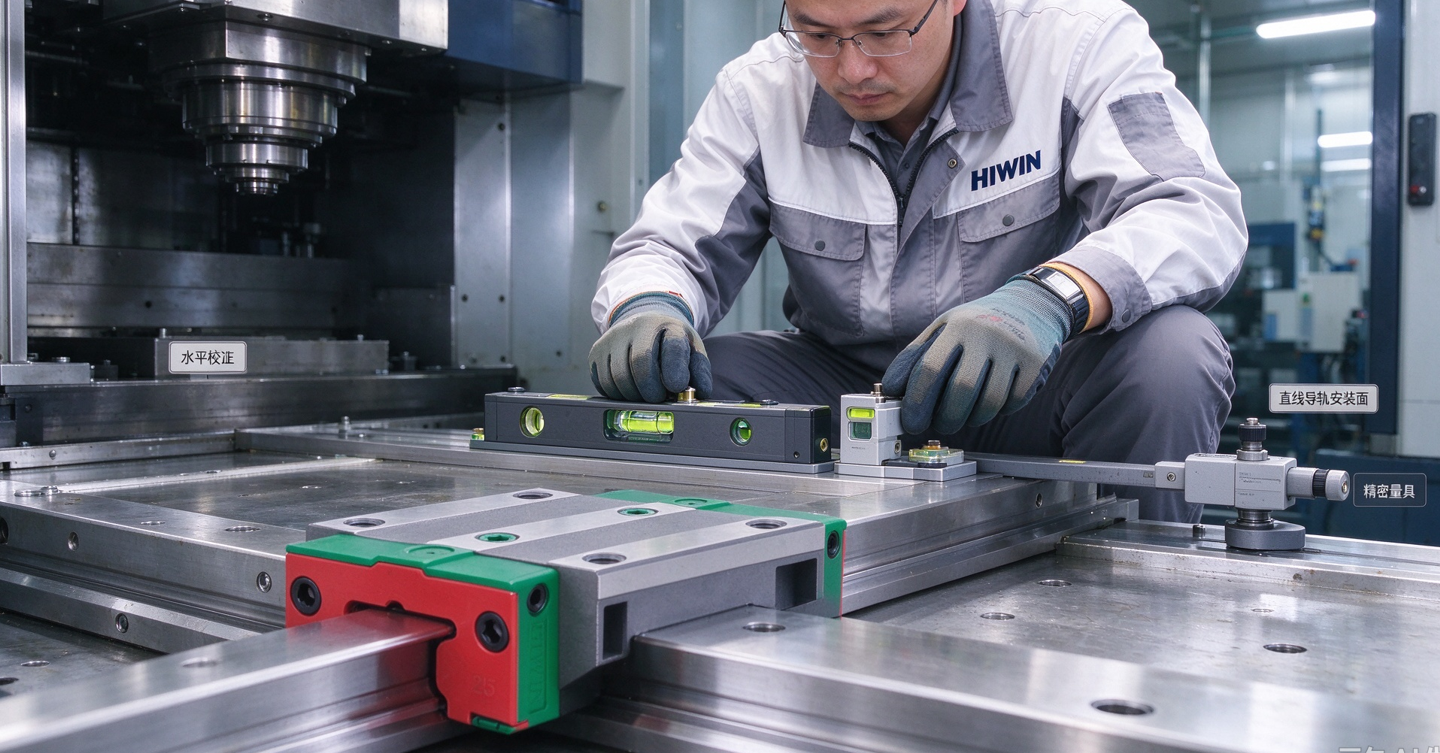

单轴方案对安装基准面的要求高于成对配置。CG系列要求安装基面水平直线度≤3μm/m，侧面基准直线度≤2μm/m。若基面精度不足，导轨在锁紧后会产生强制变形，导致滑块运行阻力增大、预压状态失衡。检测时建议使用精度0.5μm的电子水平仪或激光干涉仪，沿导轨安装面全长每100mm取点测量，重点关注连续200mm内的局部落差。
预压等级的选择需与安装精度匹配。Z0轻预压适用于基面精度一般、负载方向恒定的场景；ZA中预压适合工具机与XY平台；ZB重预压用于有冲击振动的磨床与铣床。若基面精度不足而选用重预压，会导致滑块运行阻力显著增加，反而加速磨损。建议在选型时同步确认基面加工能力与负载方向。
CG系列更适合单轴导向的自动化装配机构、光学扫描仪、分选机及医疗设备。其防尘覆盖带设计解决了长行程安装的效率问题，非互换性型提供更高组合精度，互换性型便于单件更换。若设备存在重切削或强冲击载荷，成对配置的HG系列四列式导轨仍是更稳妥的选择。选型时建议先核算单轴扭矩载荷，再确认基面加工能力，最后匹配预压等级与润滑方案。
除CG系列抗扭矩导轨外，亦提供HG系列直线导轨、滚珠丝杠、单轴机器人及直线电机定位平台等完整传动产品线。如需依据设备扭矩载荷与安装条件进行CG系列选型核算，可直接联系传动技术工程团队。
抗扭矩导轨选型与方案咨询专线：15250417671
（注：本文所引数据源自集团公开技术文件及第三方测试报告，实际效果可能因安装精度与工况差异而有所不同。）
