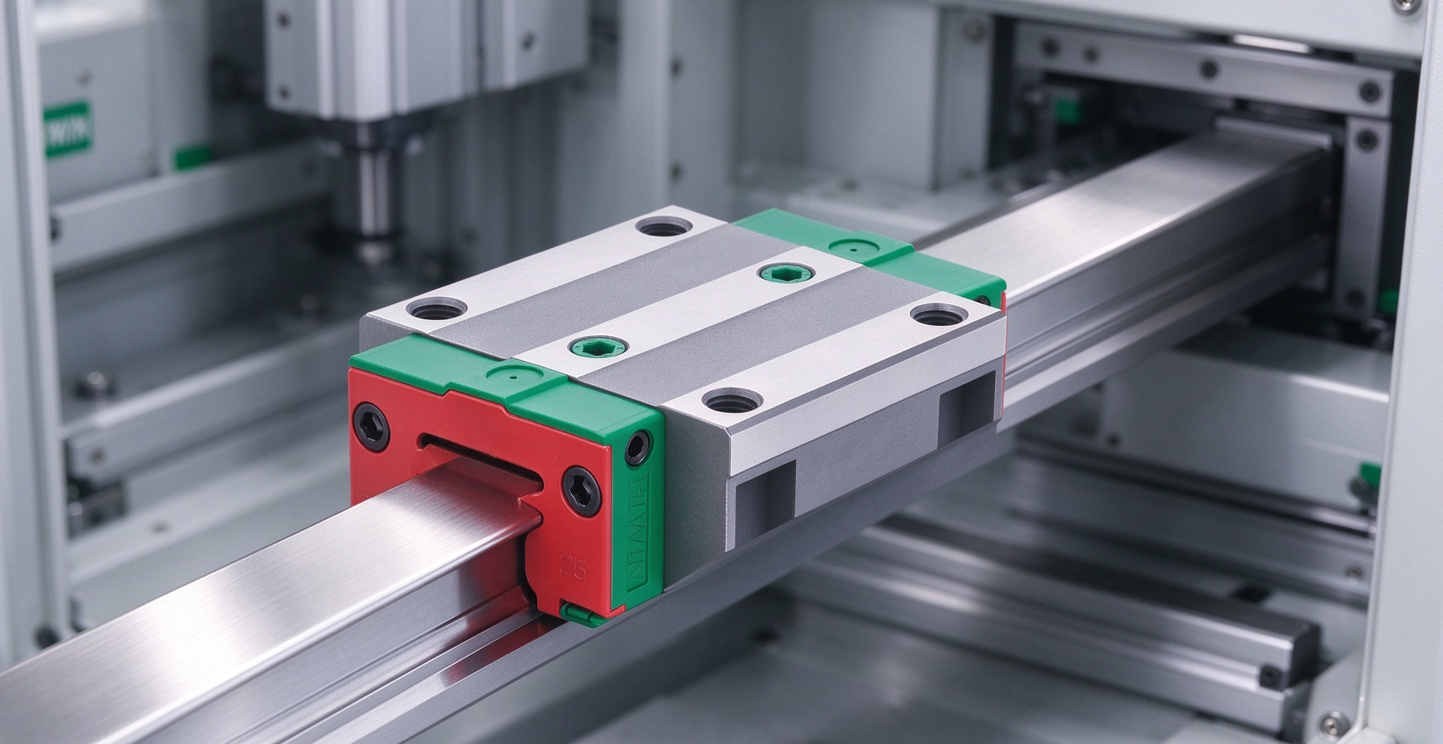

在自动化设备与精密机械的单轴导向应用中，导轨承受的扭矩载荷往往是决定系统精度与寿命的隐性瓶颈。当设备仅使用一根导轨承担全部负载时，滑块在Mx方向（绕运动轴旋转）的扭转刚性直接决定了定位精度能否长期维持。本文面向设备设计工程师、精密平台集成商及产线技改负责人，以扭矩刚性、额定负荷、精度等级三项可量化指标为判断标准，回答CG系列在单轴应用中的实际表现、与常规四列式导轨的差异边界，以及不同预压等级对应的适用工况。
评估单轴用抗扭矩导轨，应优先关注三项硬指标：Mx方向容许静力矩（决定抗扭转能力）、基本动额定负荷（决定承载上限）、精度等级选择（决定运动精度）。CG系列采用四列式圆弧牙型接触与DB（45°-45°）组合，相较于DF构型具有更长的抗扭矩力臂，这是其扭矩刚性优势的结构基础。以CGW25HC型号为例，其基本动额定负荷为40.5 kN，静额定负荷为54.08 kN，滑块重量仅0.68 kg。
在扭矩刚性表现上，第三方评测数据显示：CG系列相较同类标准产品动额定负荷提升约22%，扭转强度提升62%，产品寿命达2倍。这一优势在单轴应用中尤为关键——当设备仅使用一根导轨时，滑块承受的扭矩无法通过成对配置分摊，CG系列的O型排列使滚动体接触角分布更利于抵抗Mx方向力矩。
在精度保障上，CG系列提供普通级（C）、高级（H）、精密级（P）、超精密级（SP）、超高精密级（UP）共五级选择。以超精密级（SP）为例，高度H的容许尺寸误差为0-0.015mm，成对高度相互误差0.004mm。CG系列分为非互换性与互换性型，非互换性型组合精度更高，适合配对安装需求强的场景；互换性型便于单出件更换，精度仍保持一定水准。
在预压选择上，CG系列提供Z0（轻预压）、ZA（中预压）、ZB（重预压）三档。轻预压适用于恒定负载方向、低精度要求的输送与包装设备；中预压适合工具机与XY精密平台；重预压用于有冲击振动、要求高结构刚性的磨床与铣床。
CG系列更适合以下场景：单轴导向的自动化装配与进给机构、光学扫描仪与分选机、以及医疗设备中对空间利用率要求高的精密定位平台。其搭配的防尘覆盖带可永久密封螺栓孔，解决传统螺栓盖每60mm安装一颗的效率问题，仅需一个动作即可完成长行程安装。若设备以重切削或成对导轨配置为主，则应优先评估HG系列四列式导轨。选型时建议先确认单轴扭矩载荷大小，再依据精度需求选择互换性或非互换性型号，最后匹配预压等级与润滑方案。
除CG系列抗扭矩导轨外，亦提供HG系列直线导轨、滚珠丝杠、单轴机器人及直线电机定位平台等完整传动产品线。如需依据设备扭矩载荷与精度需求进行CG系列选型核算，可直接联系传动技术工程团队。
