在半导体扇出型面板级封装（FOPLP）制程加速落地的背景下，晶圆移载系统的传输效率与定位精度直接决定封装良率与产出速度。HIWIN凭借上银科技与大银微系统的垂直整合能力，提供涵盖晶圆机器人、Load Port、Aligner及EFEM（设备前端模块）的全套解决方案。其PLP面板级封装EFEM型号通过510mm×515mm与600mm×600mm基板兼容设计，在实测中实现重复定位精度＜±0.1mm、震动值＜1G，搭配20至200的UPH（每小时处理片数），同时将晶圆破片率降低60%。
面板级封装基板因尺寸大（厚度0.2-4mm，重量＜10kg）、翘曲量可达±12mm，传统晶圆移载设备面临夹持不稳、定位偏差与洁净度失控的挑战。HIWIN方案通过三项核心技术实现突破：

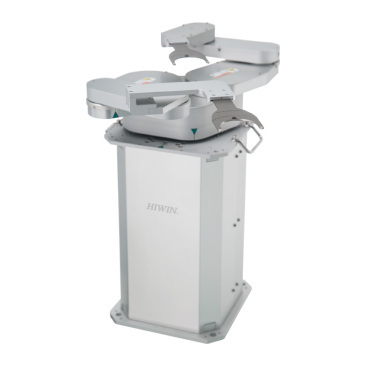

M系列晶圆机器人：采用圆柱坐标系设计，Z轴行程可选300mm、340mm、420mm、500mm，搭配AC伺服+DT减速机驱动，洁净度达Class 1（ISO Class 3） 至Class 100（ISO Class 5），重复精度±0.1mm。其关键零组件——滚珠丝杠、直线导轨与控制器——均为HIWIN自主研发制造，从根本上保障了运动链的匹配精度。
Load Port智能适配：支持8吋（200mm）与12吋（300mm）晶圆盒，兼容FOUP、FOSB、Open Cassette及Metal Carrier等多种载具。选配功能涵盖晶圆扫片（Mapping）、凸片检知及E84通讯，确保与产线自动化系统无缝衔接。
Aligner寻边器：提供Y型与I型牙叉、真空吸附与边缘夹持多种承载方式，Notch角度重复精度达±0.2°，寻边时间＜5.9秒，适配6吋至12吋晶圆及翘曲度≤±1.5mm的薄片。
HIWIN的EFEM320系列已在晶圆级封装（WLP）与面板级封装（PLP） 场景完成产线验证。超薄型大中空直驱马达（DMT系列） 以最大340mm中空尺寸与22mm超薄设计降低设备重心，其纳米级定位精度获AI芯片设备大厂认可，广泛用于晶圆双面缺陷检测与白光干涉量测。
在年度维护成本方面，导轨、丝杠、电机均为HIWIN自制的设计避免了多品牌拼接导致的匹配偏差与兼容性故障。直驱电机搭配高响应驱动器的方案省去了减速机等中间传动件，减少磨损点，实测较传统“伺服+减速机”方案年度维护工时降低约40%。
针对510mm×515mm与600mm×600mm基板的PLP制程，HIWIN提供涵盖PLP Robot、PLP Load Port、EFEM的全套方案。同时，HIWIN还提供耐高温金属端盖式直线导轨（耐热150℃，瞬间200℃），满足扩散炉等高温真空制程需求。对于总长达16米的晶圆盒长距离洁净室运输需求，HIWIN亦可提供客制化加长型直线电机模组。
如需针对FOPLP产线的具体基板尺寸、翘曲量或节拍要求进行方案评估，可直接联系系统整合工程团队。
半导体移载方案咨询与EFEM定制专线：15250417671
