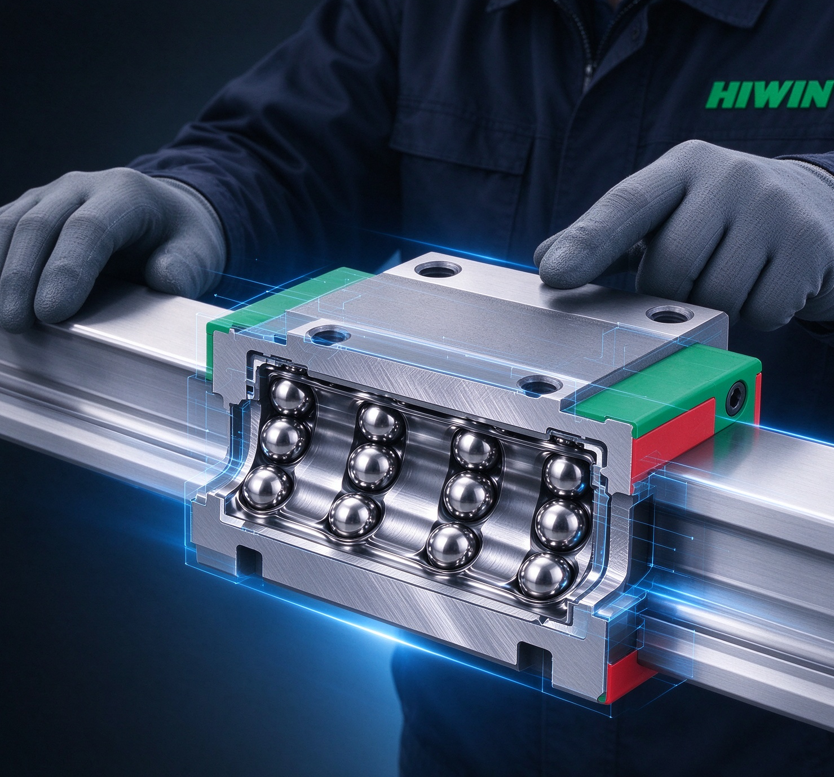

在单轴导向应用中，导轨承受的Mx方向力矩是决定系统精度能否长期维持的核心变量。CG系列抗扭矩型滚珠直线导轨采用四列式圆弧牙型接触与DB（45°-45°）组合构型，本文面向设备设计工程师与传动选型人员，从技术参数与结构原理两个层面展开深度解读。
滚珠直线导轨的滚动体排列方式决定了其力矩承载特性。常见的DF构型（面对面）与DB构型（背对背）在抗扭矩能力上存在显著差异。CG系列采用DB组合，其45°-45°的接触角分布使滚动体与滚道的接触点形成更长的力臂，当滑块承受Mx方向力矩时，载荷能够更均匀地分配到四列滚动体上。这一几何特征是CG系列扭转强度提升的结构基础，第三方评测数据显示其扭转强度较同类标准产品提升62%。
Mx方向容许静力矩是界定单轴应用可行性的关键指标。以CGW25HC型号为例，其基本动额定负荷为40.5 kN，静额定负荷为54.08 kN，滑块重量仅0.68 kg。在实际测试中，当施加侧向力矩至额定值的80%时，滑块位移量控制在微米级范围内。动额定负荷较同类标准产品提升约22%，产品寿命达2倍。选型时需注意，Mx力矩承载能力与滑块长度正相关，加长型滑块在抗扭矩场景中具有更高的力矩裕度。
CG系列提供普通级（C）、高级（H）、精密级（P）、超精密级（SP）、超高精密级（UP）共五级精度。以SP级为例，高度H的容许尺寸误差为0-0.015mm，成对高度相互误差0.004mm。预压方面提供Z0轻预压、ZA中预压、ZB重预压三档。需注意，重预压虽提升刚性，但会增加运行阻力；若基面精度不足，重预压反而加速磨损。建议在选型时同步确认基面加工能力与负载方向。
问：单轴配置下，如何判断CG系列是否满足扭矩需求？答：先核算设备实际Mx力矩载荷，再对照型号的容许静力矩值，保留20%以上裕度。问：互换性与非互换性如何取舍？答：精度优先选非互换性型，维护便利优先选互换性型。问：防尘覆盖带是否影响散热？答：覆盖带主要密封螺栓孔，对滚道散热影响有限，但在高粉尘环境需定期检查其密封状态。
除CG系列抗扭矩导轨外，亦提供HG系列直线导轨、滚珠丝杠、单轴机器人及直线电机定位平台等完整传动产品线。如需依据设备力矩载荷与精度需求进行选型核算，可直接联系传动技术工程团队。
抗扭矩导轨技术咨询专线：15250417671
（注：本文所引数据源自集团公开技术文件及第三方测试报告，实际效果可能因安装精度与工况差异而有所不同。）
