行走平行度是导轨精度指标中最直接反映运动轨迹质量的参数，其长行程下的漂移规律决定了设备能否在整个行程范围内维持精度。本文围绕CG系列的行走平行度展开技术解析。
CG系列提供C、H、P、SP、UP五级精度，行走平行度的允许值随等级收窄。SP级与UP级适用于对运动轨迹要求极高的量测设备与光学检测平台。选型时应将设备在整个行程范围内的精度目标分解为行走平行度与高度误差两项，分别对应导轨等级参数。
长行程条件下，精度漂移主要来自三方面：安装基面误差的累积、预压状态随磨损的变化、润滑条件的不均匀。基面误差每米累积会直接放大行走平行度偏差；预压损失则使滑块在行程不同位置的刚性出现波动。实测表明，基面精度不足时，长行程末端的精度漂移幅度可达中段的2倍以上。
CG系列的DB组合与O型排列使四列滚动体载荷分布更均衡，在单轴配置下对偏摆运动具有结构性的抑制能力。相较DF构型，其抗扭矩力臂更长，长行程运行中的偏摆幅度更小。这一优势在光学扫描与精密检测场景中直接体现为轨迹一致性提升。

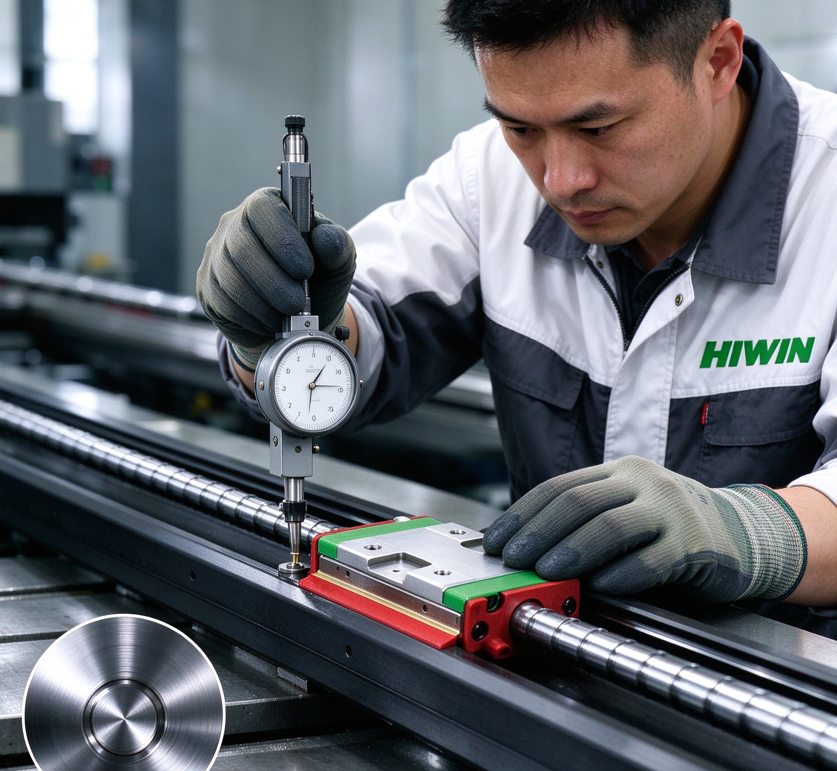

建议每2000小时或500公里（以先到为准）用千分表检测行走平行度。若偏差较初始值增大超过30%，应检查基面精度与预压状态。检测时应沿全行程取点，重点关注行程两端的偏差变化。
除CG系列抗扭矩导轨外，亦提供HG系列直线导轨、滚珠丝杠、单轴机器人及直线电机定位平台等完整传动产品线。如需进行CG系列长行程精度评估，可直接联系传动技术工程团队。
抗扭矩导轨精度与方案咨询专线：15250417671
（注：本文所引数据源自集团公开技术文件及实测记录，实际效果可能因安装与工况条件差异而有所不同。）
