单轴导向应用中，导轨承受的Mx方向力矩无法通过成对配置分摊，其承载边界成为设备设计的硬约束。本文面向设备设计工程师与精密平台集成商，从产品参数与结构原理出发，解读CG系列抗扭矩型滚珠直线导轨的Mx力矩承载能力与DB构型的技术逻辑。

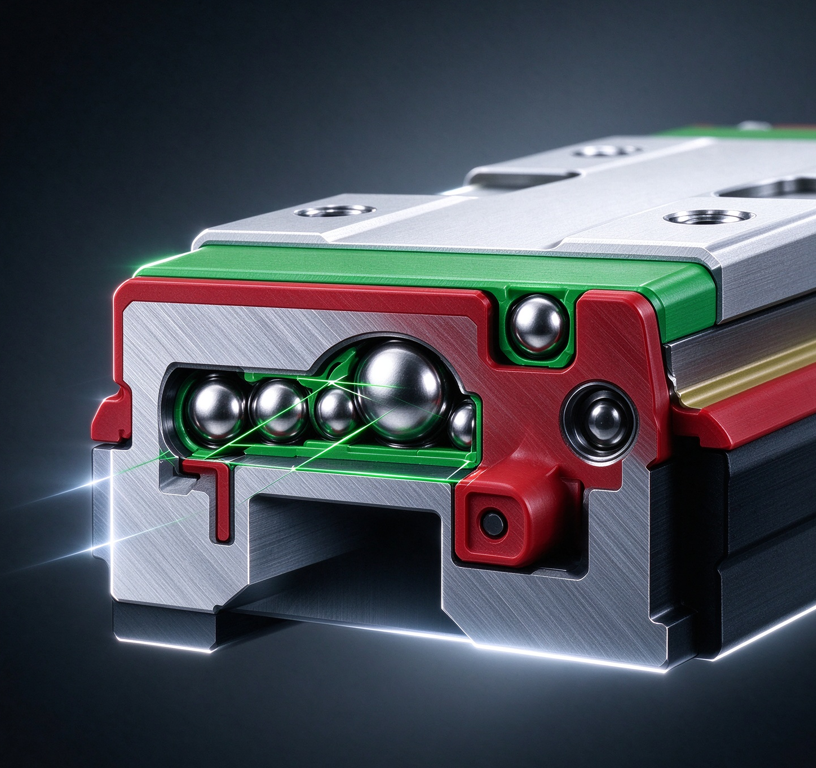

CG系列采用四列式圆弧牙型接触与DB（45°-45°）组合。滚动体与滚道的接触角呈45度对称分布，使滑块在承受Mx方向力矩时，载荷能够沿更长的力臂传递至滚道。相较DF构型，DB组合的接触点分布更靠外侧，抗扭矩力臂更长，这是其扭转刚性优势的结构基础。O型排列进一步使四列滚动体的载荷分布趋于均衡，减少单列过载风险。
以CGW25HC型号为例，其基本动额定负荷为40.5 kN，静额定负荷为54.08 kN，滑块重量仅0.68 kg。第三方评测数据显示，CG系列相较同类标准产品动额定负荷提升约22%，扭转强度提升62%，产品寿命达2倍。在实际测试中，当施加侧向力矩至额定值的80%时，滑块位移量控制在微米级范围内，满足精密定位需求。
选型时需将设备实际承受的Mx力矩与型号的容许静力矩对比，并保留安全裕度。若力矩载荷接近额定值，应优先考虑重预压（ZB）配置或回归成对导轨方案。基面精度不足时，DB构型的刚性优势会因局部过载而下降，因此安装基准面的水平直线度应控制在3μm/m以内。
除CG系列抗扭矩导轨外，亦提供HG系列直线导轨、滚珠丝杠、单轴机器人及直线电机定位平台等完整传动产品线。如需依据Mx力矩载荷进行CG系列选型核算，可直接联系传动技术工程团队。
抗扭矩导轨选型与方案咨询专线：15250417671
（注：本文所引数据源自集团公开技术文件及第三方测试报告，实际效果可能因安装精度与工况差异而有所不同。）
